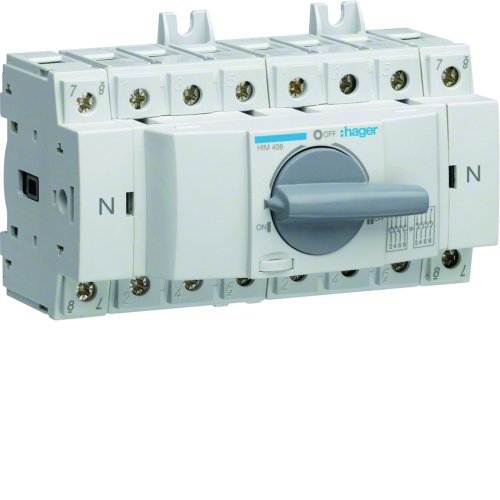

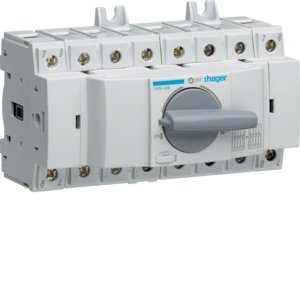

HAGER omschakelaar 80a 3p+n HIM408
Artikelnummer
11010487
Omschrijving
Artikelnummer: 11010487
Artikelnummer fabrikant: HIM408
EAN Code: 3250613140571
Hager, , , Omschakelaar - 3-polig+N, 80A, modulair M2, Grijs, Kunststof, IP20, Schroefaansluiting, Korte draaigreep, Grijs, Inbouwapparaat vaste inbouw techniek
De Hager HIM408 is een 4-polige modulair M2 lastomschakelaar (I-0-II) met een nominale stroom van 80A. Met de drie standen kan de HIM408 een belasting verbinden met bron I, volledig uitschakelen in stand 0, of verbinden met bron II. Typische toepassingen zijn handmatige omschakeling tussen net- en reservevoeding in verdeelkasten.
Eigenschappen
Algemeen
| Breedte | 140 |
| Aantal polen | 4 |
| Hoogte | 76 |
| Diepte | 89 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Grijs |
| Breedte in module-eenheden | 8 |
| Bedrijfsspanning (meetspanning) | 380.000 - 415.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 36 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 415 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Ja |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 52 kW |
| Met voorbereidde bekabeling | Nee |
