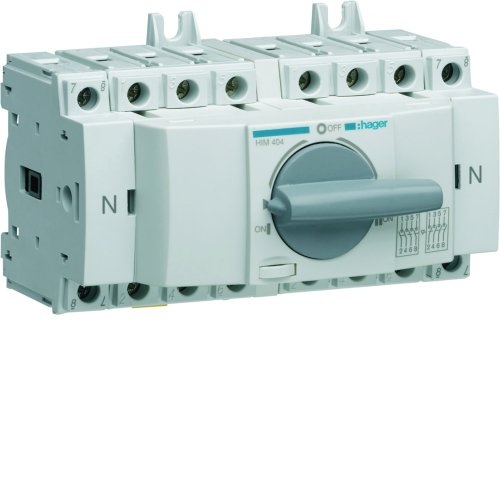

HAGER omschakelaar 1-0-2 40a 4p HIM404
Artikelnummer
11009945
Omschrijving
Artikelnummer: 11009945
Artikelnummer fabrikant: HIM404
EAN Code: 3250613140557
Hager, , , Omschakelaar - 3-polig+N, 40A, modulair M1, 127,5, Grijs, Kunststof, IP20, Schroefaansluiting, Korte draaigreep, Grijs, Inbouwapparaat vaste inbouw techniek
De Hager HIM404 is een 4-polige modulair M1 lastomschakelaar (I-0-II) met een nominale stroom van 40A. Met de drie standen kan de HIM404 een belasting verbinden met bron I, volledig uitschakelen in stand 0, of verbinden met bron II. Typische toepassingen zijn handmatige omschakeling tussen net- en reservevoeding in verdeelkasten.
Eigenschappen
Algemeen
| Breedte | 127,5 |
| Aantal polen | 4 |
| Hoogte | 68 |
| Diepte | 89 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Grijs |
| Breedte in module-eenheden | 8 |
| Bedrijfsspanning (meetspanning) | 380.000 - 415.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 40 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 18 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 415 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Ja |
| Toegelaten korte-duur stroom Icw | 1,26 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 26 kW |
| Met voorbereidde bekabeling | Nee |
