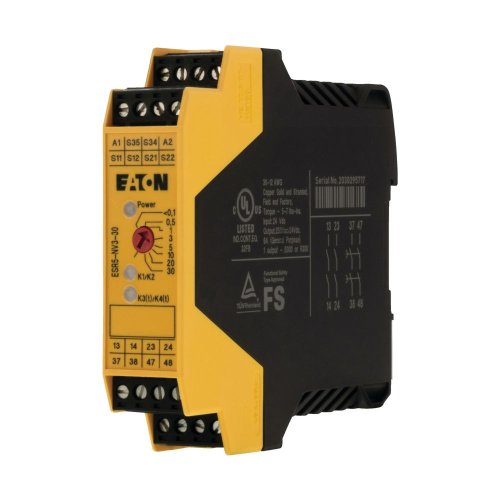

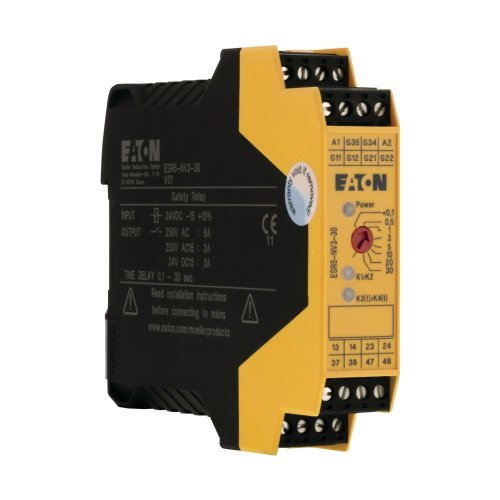

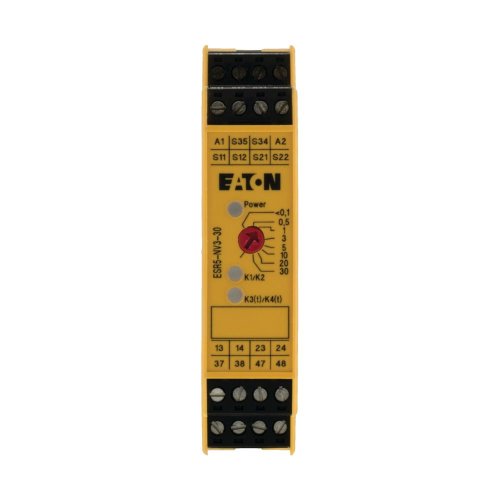

Eaton Veiligheidsrelais (24Vdc), 2 vrijgave paden , 0 meldc.
Artikelnummer: 20059598
Artikelnummer fabrikant: 118705
EAN Code: 4015081168453
Eaton, ESR, ESR5-NV3-30, Veiligheidsrelais (24Vdc), 2 vrijgave paden , 0 meldc., Basisapparaat, 7,8, 24.000 - 24.000, 24.000 - 24.000, DC, DC, AC, Schroefaansluiting, Geen, DC, Level e, 24.000 - 24.000, 0.000 - 0.000, 24.000 - 24.000, DC, 1- en 2-kanaals
Veiligheidsrelais tweekanaals, met uitschakelvertraging, voor het implementeren van de basis functies nood-uitschakeling, noodstop, en lichtscherm, voedingsspanning 24 V DC, 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 0), 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 1), 1 signaal stroompad, railsysteem afdekking conform EN 50274 met verticale bediening vanaf de voorzijde aanraakveilig voor vinger en rug van de hand, geschikt voor cat. 4 conform EN 954-1 / PL e conform EN ISO 13849-1 / SILCL3 conform IEC 62061 / SIL3 alleen voor hoge-vraagvereisten, beschermingsgraad IP20, inbouwplaats minimaal IP54, TÜV getest
| Uitvoering | Basisapparaat |
| Breedte | 22,5 mm |
| Hoogte | 99 mm |
| Diepte | 114,5 mm |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Bedrijfsspanning bij AC 60 Hz | 0.000 - 0.000 |
| Bedrijfsspanning bij AC 50 Hz | 0.000 - 0.000 |
| Opgenomen vermogen | 7,8 |
| Bedrijfsspanning bij DC | 24.000 - 24.000 |
| Type stuurspanning | DC |
| Geschikt voor veiligheidsfunctie | Ja |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 26.400 V |
| Nom. stuurspanning Us bij AC 60HZ | 20.400 - 26.400 V |
| Nom. stuurspanning Us bij DC | 0.000 - 24.000 V |
| SIL conform IEC 61508 | 3 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| Spanningstype voedingsspanning | AC |
| Stuurspanning 1 | 24.000 - 24.000 |
| Stuurspanning 2 | 24.000 - 24.000 |
| Stuurspanningstype 1 | DC |
| Stuurspanningstype 2 | DC |
| Draagrailmontage mogelijk | Ja |
| Voedingsspanning bij DC | 24.000 - 24.000 |
| Nom. (meet)schakelstroom | 5 |
| Met afneembare klemmen | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Afvalvertraging | 0.100 - 30.000 s |
| Voedingsspanning bij AC 50Hz | 0.000 - 0.000 |
| Voedingsspanning bij AC 60Hz | 0.000 - 0.000 |
| Met goedkeuring volgens UL | Ja |
| Met startingang | Ja |
| Met terugkoppelkring | Ja |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Met mutingfunctie | Nee |
| Met goedkeuring volgens BG BIA | Nee |
| Geschikt voor controle van magneetschakelaars | Nee |
| Geschikt voor controle van naderingsschakelaars | Nee |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Ja |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van ventielen | Nee |
| Stopcategorie volgens IEC 60204 | 0 |
| Uitlezing ingangen | 1- en 2-kanaals |
| Categorie volgens EN 954-1 | 4 |
| Met goedkeuring volgens TÜV | Ja |
| Met TUV goedkeuring | Ja |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Opkomvertragingstijd | 0.000 - 0.000 |
| Model | ESR |
