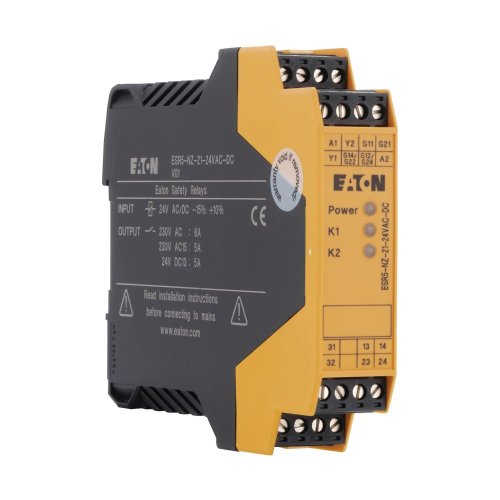

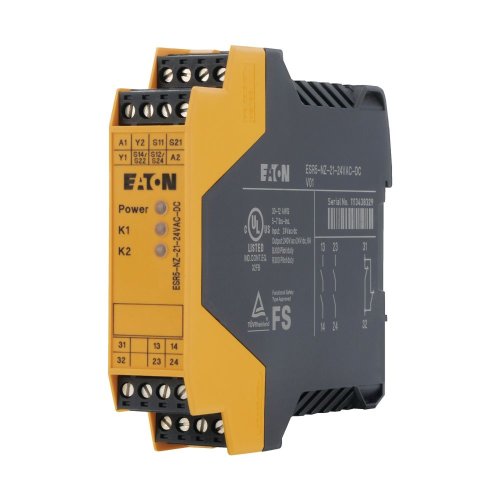

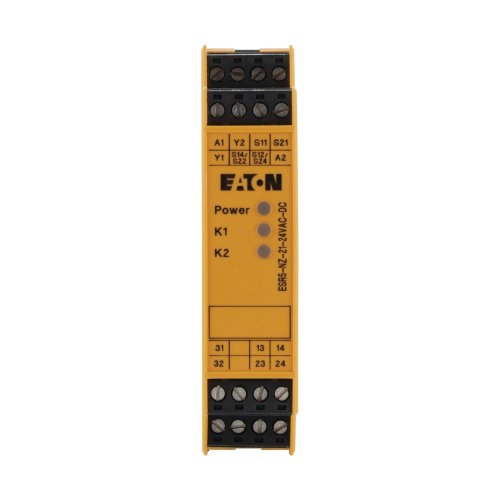

Eaton Veiligheidsrelais (24Vac50/60Hz, 24Vdc), 2 vrijgave paden , 1 meldc.
Artikelnummer: 20059597
Artikelnummer fabrikant: 118703
EAN Code: 4015081168439
Eaton, ESR, ESR5-NZ-21-24VAC-DC, Veiligheidsrelais (24Vac50/60Hz, 24Vdc), 2 vrijgave paden , 1 meldc., 24.000 - 24.000, 24.000 - 24.000, AC/DC, AC/DC, AC/DC, Type III C, Schroefaansluiting, AC/DC, Verbreekcontact en maakcontact, Level e, 24.000 - 24.000, 24.000 - 24.000, 24.000 - 24.000, 24.000 - 24.000, 24.000 - 24.000, 24.000 - 24.000, AC/DC
Tweehandenrelais dubbel-kanaal, om de basisfuncties veiligheidsdeur en tweehanden functie te implementeren, voedingsspanning 24 V DC of 24 V AC 50/60Hz, 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 0), 1 signaal stroompad, railsysteem afdekking conform EN 50274 met verticale bediening vanaf de voorzijde aanraakveilig voor vinger en rug van de hand, geschikt voor applicaties tot EN574 Type IIIC, cat. 4 conform EN 954-1 / PL e conform EN ISO 13849-1 / SILCL 3 conform IEC 62061 / SIL 3 conform IEC 61508, beschermingsgraad IP20, inbouwplaats minimaal IP54, TÜV getest, nominale impulsspanning 6 kV / zekere scheiding, verstevigde isolatie
| Breedte | 22,5 mm |
| Hoogte | 99 mm |
| Diepte | 114,5 mm |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 24.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 24.000 |
| Bedrijfsspanning bij DC | 24.000 - 24.000 |
| Type stuurspanning | AC/DC |
| Geschikt voor veiligheidsfunctie | Ja |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 20.400 - 24.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 24.000 V |
| SIL conform IEC 61508 | 3 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| Spanningstype voedingsspanning | AC/DC |
| Stuurspanning 1 | 24.000 - 24.000 |
| Stuurspanning 2 | 24.000 - 24.000 |
| Stuurspanningstype 1 | AC/DC |
| Stuurspanningstype 2 | AC/DC |
| Draagrailmontage mogelijk | Ja |
| Voedingsspanning bij DC | 24.000 - 24.000 |
| Nom. (meet)schakelstroom | 5 |
| Met afneembare klemmen | Ja |
| Spanningstype van de bedrijfsspanning | AC/DC |
| Voedingsspanning bij AC 50Hz | 24.000 - 24.000 |
| Voedingsspanning bij AC 60Hz | 24.000 - 24.000 |
| Met goedkeuring volgens UL | Ja |
| Met startingang | Nee |
| Met terugkoppelkring | Ja |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 0 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 1 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Met goedkeuring volgens BG BIA | Nee |
| Uitvoering schakelfunctie van de ingangen | Verbreekcontact en maakcontact |
| Categorie volgens EN 954-1 | 4 |
| Met goedkeuring volgens TÜV | Ja |
| Met TUV goedkeuring | Ja |
| Model | ESR |
| Typeklasse voor veiligheidsvereisten volgens EN 574 | Type III C |
