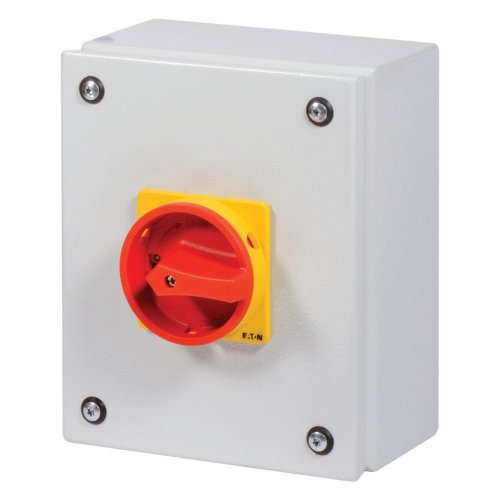

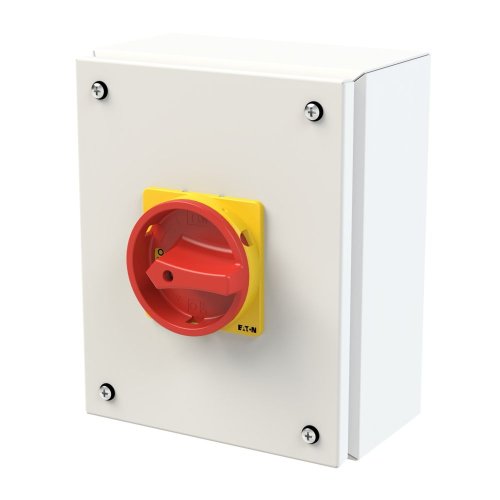

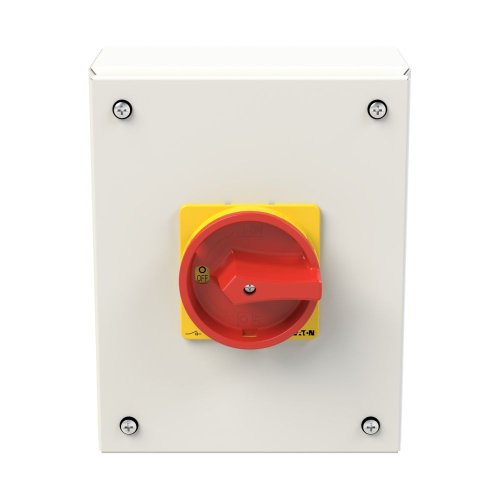

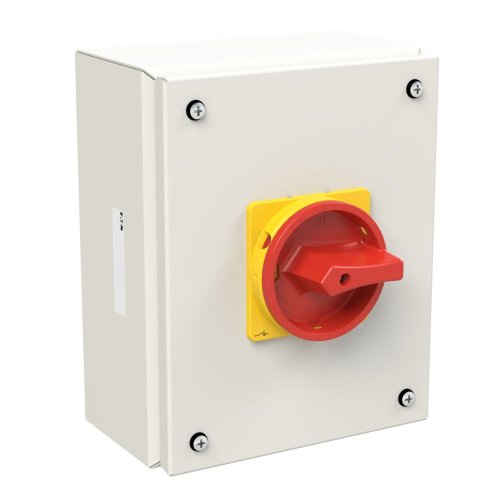

Eaton Stalen behuizing met lastscheider 100A 3P draaigreep rood/geel vergren
Artikelnummer
20063745
Omschrijving
Artikelnummer: 20063745
Artikelnummer fabrikant: 197371
EAN Code: 4015080896739
Eaton, P lastschakelaar, P3-100/SE3/SVB/HI11, Stalen behuizing met lastscheider 100A 3P draaigreep rood/geel vergren, Beige, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Rood, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, familie type: P3, functies: Nooduitschakelfunctie, vergrendelbaar, voorzien van: Rode draaigreep en gele borgring, 3-polig, vergrendelbaar in de stand 0 (uit), beschermingsgraad: IPO65, opbouw
Eigenschappen
Algemeen
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 155 |
| Diepte | 250 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Beige |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 100 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
