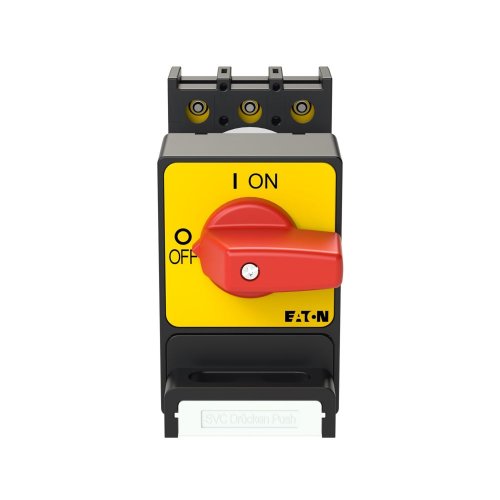

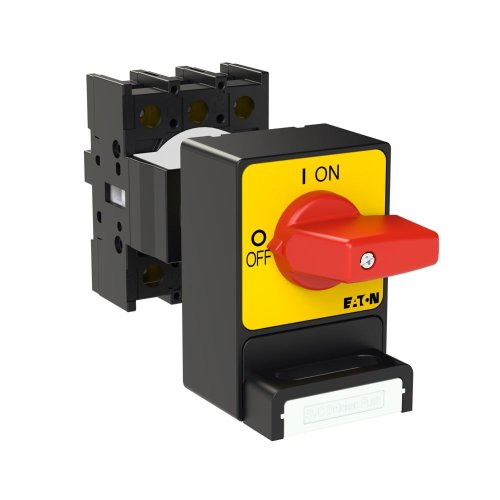

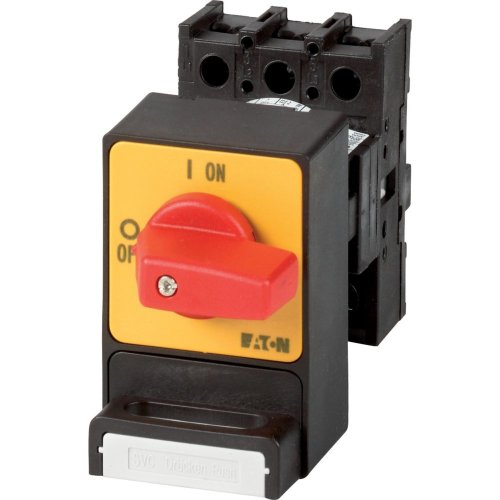

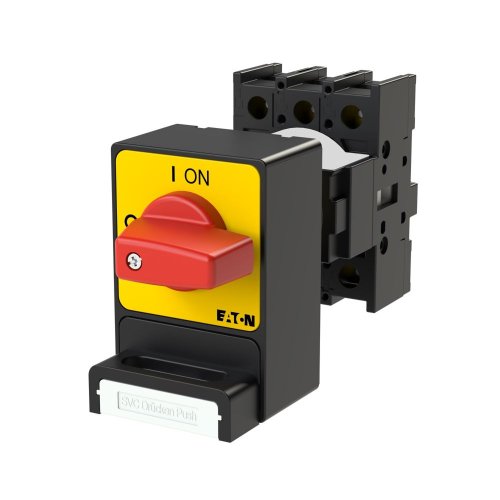

Eaton Paniekschakelaar, 3-polig, 25 A, Hangslotvergrendeling SVC, Frontplaat
Artikelnummer: 20057344
Artikelnummer fabrikant: 044974
EAN Code: 4015080449744
Eaton, P lastschakelaar, P1-25/E/SVC(S)-RT, Paniekschakelaar, 3-polig, 25 A, Hangslotvergrendeling SVC, Frontplaat, Kunststof, IP65, Schroefaansluiting, Korte draaigreep, Rood, Inbouwapparaat vaste inbouw techniek
Paniekschakelaar, Assortiment: Schakelaar met vergrendelingsmechanisme, Familie type: P1, Stopfunctie: nooduitfunctie, met rode duimgreep en gele frontplaat, Informatie over geleverde apparatuur: hulpcontact of nulleider gemonteerd door gebruiker., 3-polig, vergrendeling: Hangslotvergrendeling SVC, Opmerkingen: Vergrendelbaar met max. 3 hangsloten., Als de vergrendelingsschuif is vergrendeld met het slot in stand 1 kan de schakelaar worden uitgeschakeld, maar niet opnieuw worden ingeschakeld zonder het slot te verwijderen., Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: Front IP65, uitvoering: inbouw, schakelhoek: 90 °
| Breedte | 49 |
| Aantal polen | 3 |
| Hoogte | 73 |
| Diepte | 139 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Korte draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 25 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 13 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,64 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 25 A |
| Schakelvermogen bij 400 V | 13 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
