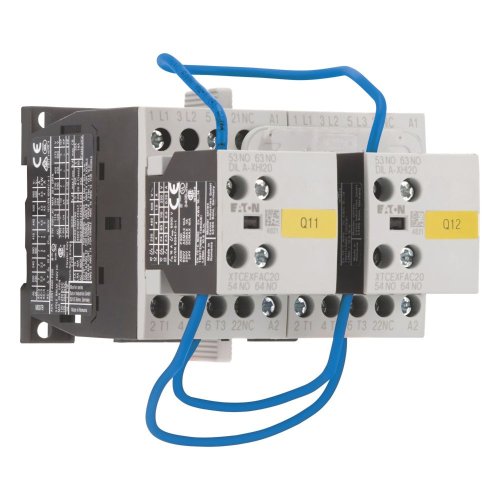

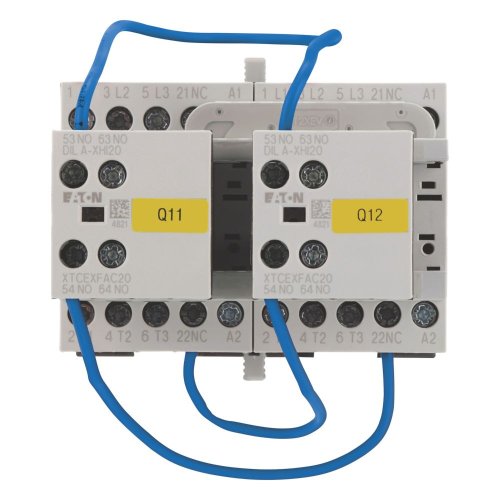

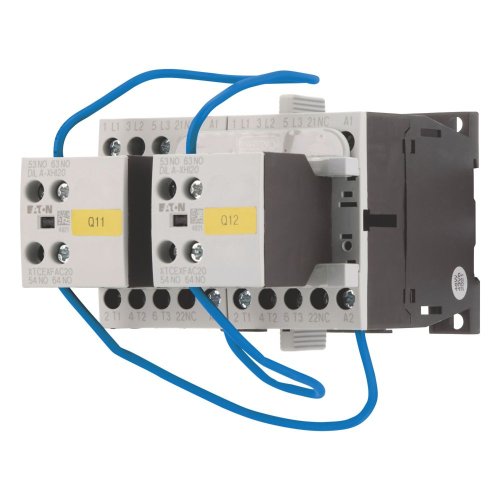

Eaton Omkeerschakelaar DIULM7/21(24VDC), 3kW
Artikelnummer: 20059252
Artikelnummer fabrikant: 107021
EAN Code: 4015081067893
Eaton, DIUL, DIULM7/21(24VDC), Omkeerschakelaar DIULM7/21(24VDC), 3kW, Omkeer magneetschakelaar, AC, IP20, Schroefaansluiting, Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, DC
Omkeer magneetschakelaarcombinatie, toepassing: Magneetschakelaarcombinatie voor het starten van motoren met twee draairichtingen, accessoires: DIUL omkeercombinaties, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 7 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, stuurspanning: 24 V DC, spanning AC/DC: DC-bedrijf, Opmerkingen: Ook geschikt voor motoren met rendementsklasse IE3.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 90 |
| Hoogte | 68 |
| Diepte | 117 |
| Beschermingsgraad (NEMA) | Overig |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij DC | 0.000 - 0.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 3 kW |
| Aantal hoofdcontacten als maakcontact | 6 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 7 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 7 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,2 kW |
| Model | DIUL |
