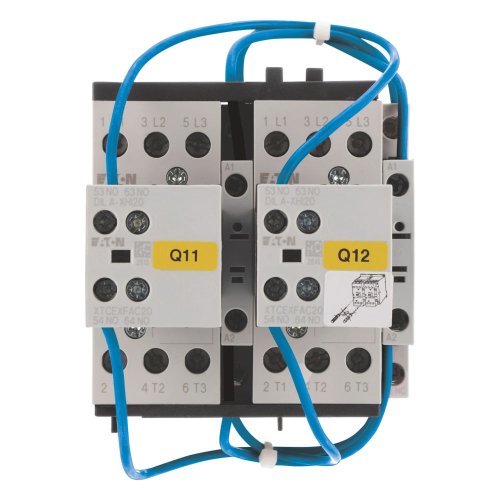

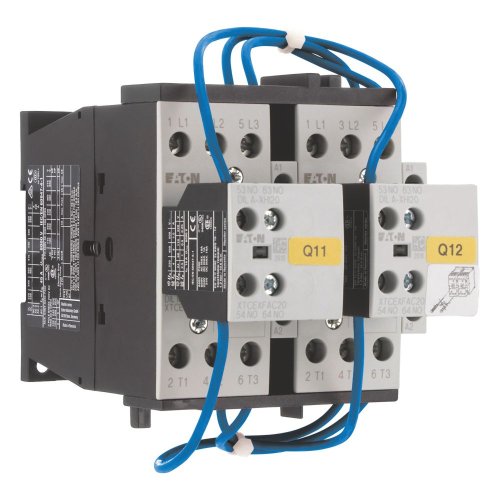

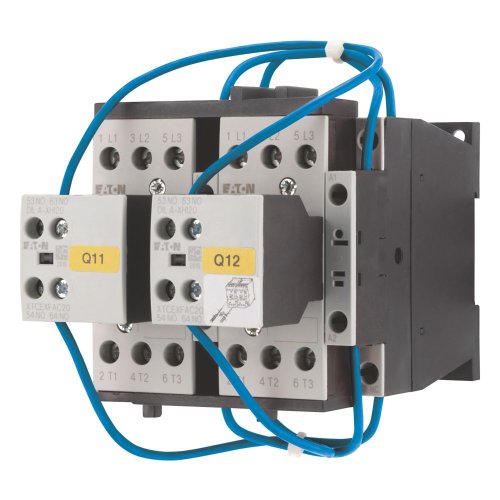

Eaton Omkeerschakelaar DIULM17/21(230V50HZ,240V60HZ), 7,5kW
Artikelnummer: 20067544
Artikelnummer fabrikant: 278136
EAN Code: 4015082781361
Eaton, DIUL, DIULM17/21(230V50HZ,240V60HZ), Omkeerschakelaar DIULM17/21(230V50HZ,240V60HZ), 7,5kW, Omkeer magneetschakelaar, AC, IP00, Schroefaansluiting, Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, AC
Omkeer magneetschakelaarcombinatie, toepassing: Magneetschakelaarcombinatie voor het starten van motoren met twee draairichtingen, accessoires: DIUL omkeercombinaties, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 18 A, Max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Stuurspanning: 230 V 50 Hz, 240 V 60 Hz, spanning AC/DC: AC-bediening, opmerkingen: Ook geschikt voor motoren met rendementsklasse IE3.
| Beschermingsgraad (IP) | IP00 |
| Breedte | 90 |
| Hoogte | 85 |
| Diepte | 138 |
| Beschermingsgraad (NEMA) | Overig |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij DC | 0.000 - 0.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 230.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 240.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 6 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 18 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,4 kW |
| Model | DIUL |
