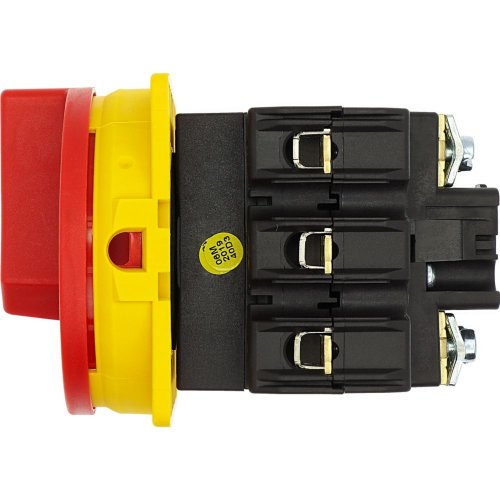

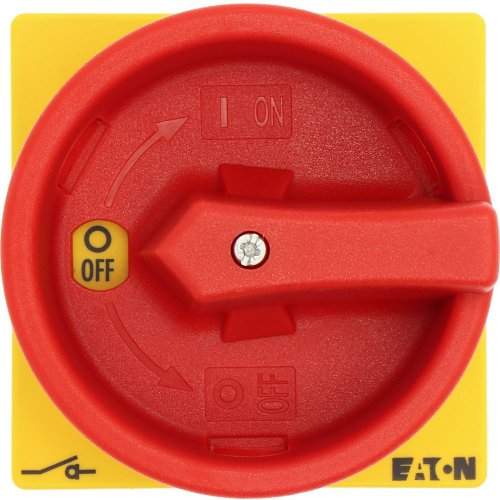

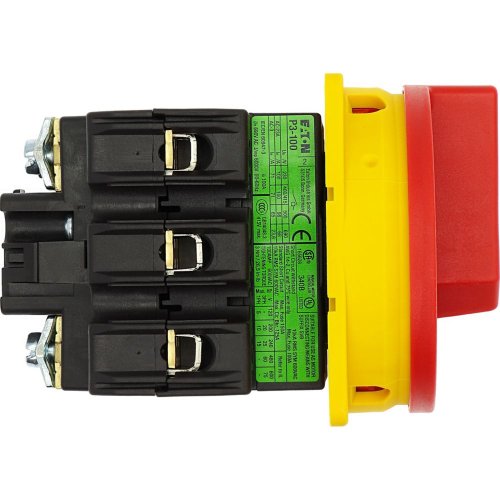

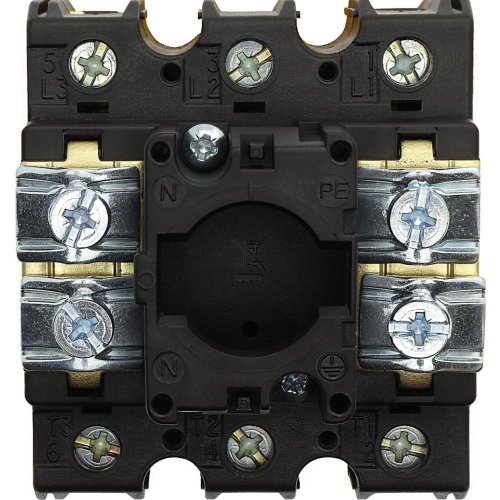

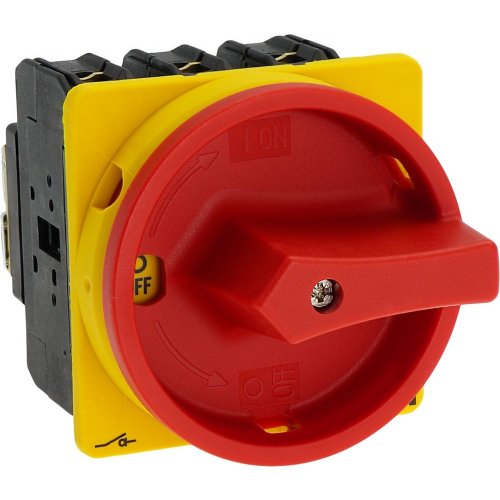

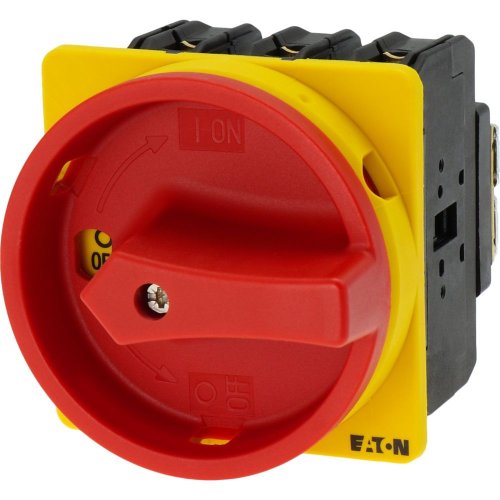

EATON nood/uit schakelaar front inb 3p p3-100/ea/svb

Artikelnummer 74320

Tags

P lastschakelaar P3-100/EA/SVB Eaton 1 Deurkoppelingsdraaiaandrijving Inbouwapparaat vaste inbouw techniek IP65 Kunststof Rood Schroefaansluiting

Omschrijving

Artikelnummer: 74320
Artikelnummer fabrikant: 074320
EAN Code: 4015080743200

Eaton, 90, 90, 130, 37 kW, 100 A, 3, 690.000 - 690.000 V, 80 kA, Kunststof, IP65, 1, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, 55 kW, 2 kA, Rood, 690 V, Inbouwapparaat vaste inbouw techniek, 100 A, 55 kW, 100 A, 1, P lastschakelaar

Eigenschappen

Algemeen

Breedte	90
Aantal polen	3
Hoogte	90
Diepte	130
Materiaal behuizing	Kunststof
Beschermingsgraad (NEMA)	1
Uitvoering van het bedieningselement	Deurkoppelingsdraaiaandrijving
Beschermingsgraad frontzijde (IP)	IP65
Kleur bedieningselement	Rood
Bedrijfsspanning (meetspanning)	690.000 - 690.000 V
Nom. continustroom Iu	100 A
Voorwaardelijke nom. kortsluitstroom Iq	80 kA
Nom. vermogen bij AC-3, 400 V	37 kW
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als wisselcontact	0
Vergrendelbaar	Ja
Motoraandrijving geïntegreerd	Nee
Uitvoering als noodstopinrichting	Ja
Uitvoering als hoofdschakelaar	Ja
Uitvoering als veiligheidsschakelaar	Nee
Uitvoering als werkschakelaar	Ja
Nom. vermogen, AC-23, 400 V	55 kW
Geschikt voor bodemmontage	Nee
Geschikt voor frontmontage 4-gats	Ja
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Nee
Geschikt voor tussenbouw	Nee
Max. nom. bedrijfsspanning Ue bij AC	690 V
Motoraandrijving optioneel	Nee
Uitschakelspoel optioneel	Nee
Apparaatbouwvorm	Inbouwapparaat vaste inbouw techniek
Nom. continustroom, AC-21, 400 V	100 A
Uitvoering als omkeerschakelaar	Nee
Toegelaten korte-duur stroom Icw	2 kA
Vloermontage	Nee
Aantal schakelaars	1
Nom. continustroom, AC-23, 400 V	100 A
Schakelvermogen bij 400 V	55 kW
Model	P lastschakelaar
Met voorbereidde bekabeling	Nee
