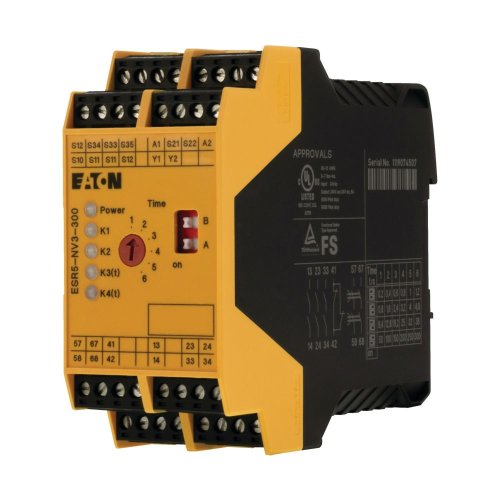

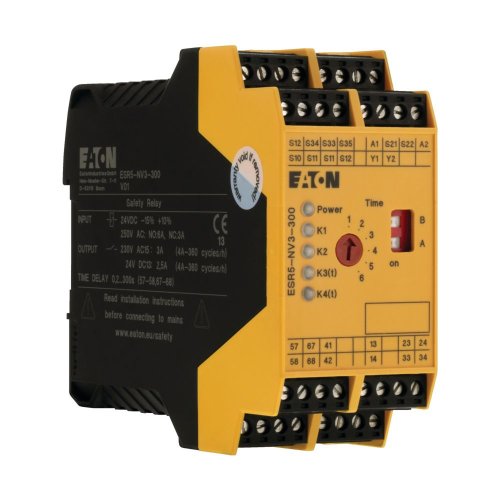

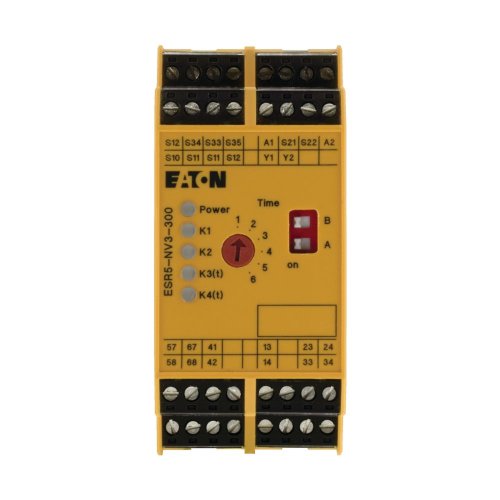

Eaton Nood-Stop / hekwerkbewaking / lichtscherm 24Vdc, 0-300 s. vertraging
Artikelnummer: 20061331
Artikelnummer fabrikant: 171858
EAN Code: 4015081684298
Eaton, ESR, ESR5-NV3-300, Nood-Stop / hekwerkbewaking / lichtscherm 24Vdc, 0-300 s. vertraging, Basisapparaat, 5,43, 24.000 - 24.000, 24.000 - 24.000, DC, AC, DC, Schroefaansluiting, Geen, DC, Level e, 0 + 1, 24.000 - 24.000, 0.000 - 0.000, 24.000 - 24.000, DC, 1- en 2-kanaals
Veiligheidsrelais met van 0-300 sec. instelbare uitschakelvertraging voor het implementeren van basisfuncties voor noodstop/veiligheidsdeur/lichtgordijn, eenkanaals of tweekanaals bediening, voedingsspanning 24 V DC, 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 0), 2 vrijgave stroompaden (IEC/EN 60204 Stop categorie 1), 1 signaal stroompad, railsysteem afdekking conform EN 50274 met verticale bediening vanaf de voorzijde aanraakveilig voor vinger en rug van de hand, Geschikt voor PLe, cat. 4 conform EN ISO 13849-1 / SILCL3 conform IEC 62061 / SIL3 enkel voor hoge eisen, beschermingsgraad IP20, minimum beschermingsgraad van installatie locatie: IP54, TÜV getest
| Uitvoering | Basisapparaat |
| Breedte | 45 mm |
| Hoogte | 99 mm |
| Diepte | 114,5 mm |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Bedrijfsspanning bij AC 60 Hz | 0.000 - 0.000 |
| Bedrijfsspanning bij AC 50 Hz | 0.000 - 0.000 |
| Opgenomen vermogen | 5,43 |
| Bedrijfsspanning bij DC | 24.000 - 24.000 |
| Type stuurspanning | DC |
| Geschikt voor veiligheidsfunctie | Ja |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 230.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 20.400 - 26.400 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| SIL conform IEC 61508 | 3 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| Spanningstype voedingsspanning | DC |
| Stuurspanning 1 | 24.000 - 24.000 |
| Stuurspanning 2 | 24.000 - 24.000 |
| Stuurspanningstype 1 | DC |
| Stuurspanningstype 2 | AC |
| Draagrailmontage mogelijk | Ja |
| Voedingsspanning bij DC | 24.000 - 24.000 |
| Nom. (meet)schakelstroom | 4 |
| Met afneembare klemmen | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Afvalvertraging | 0.200 - 300.000 s |
| Voedingsspanning bij AC 50Hz | 0.000 - 0.000 |
| Voedingsspanning bij AC 60Hz | 0.000 - 0.000 |
| Met goedkeuring volgens UL | Ja |
| Met startingang | Ja |
| Met terugkoppelkring | Ja |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 3 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 1 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Met mutingfunctie | Nee |
| Met goedkeuring volgens BG BIA | Nee |
| Geschikt voor controle van magneetschakelaars | Nee |
| Geschikt voor controle van naderingsschakelaars | Nee |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Nee |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van ventielen | Nee |
| Stopcategorie volgens IEC 60204 | 0 + 1 |
| Uitlezing ingangen | 1- en 2-kanaals |
| Categorie volgens EN 954-1 | 4 |
| Met goedkeuring volgens TÜV | Ja |
| Met TUV goedkeuring | Ja |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Opkomvertragingstijd | 0.000 - 0.000 |
| Model | ESR |
