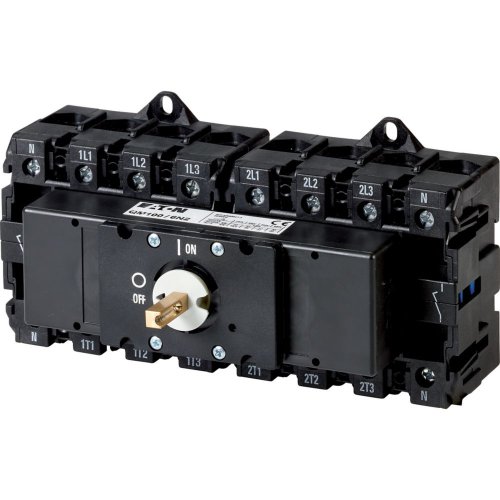

Eaton Multipole schakelaar QM, 80A, 6p+2N
Artikelnummer
20060079
Omschrijving
Artikelnummer: 20060079
Artikelnummer fabrikant: 1319905
EAN Code: 8711426985070
Eaton, QM, QM100/6N2, Multipole schakelaar QM, 80A, 6p+2N, IP20, Schroefaansluiting, Inbouwapparaat vaste inbouw techniek
Eaton QM QM100/6N2 Multipole schakelaar QM, 80A, 6p+2N
Eigenschappen
Algemeen
| Breedte | 100 |
| Aantal polen | 8 |
| Hoogte | 140 |
| Diepte | 200 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Overig |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 80 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 15 kA |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,85 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Model | QM |
| Met voorbereidde bekabeling | Nee |
