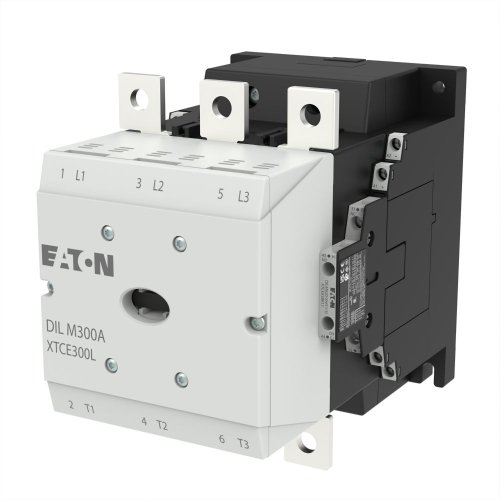

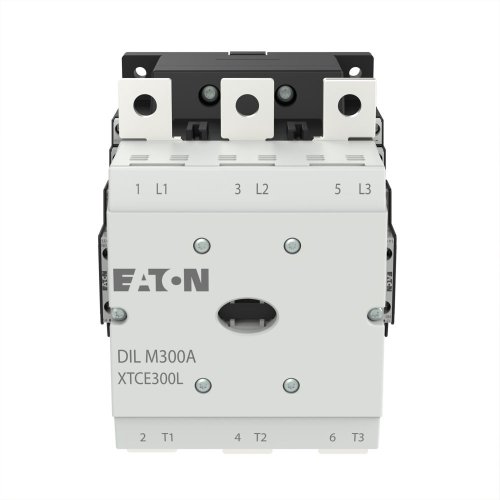

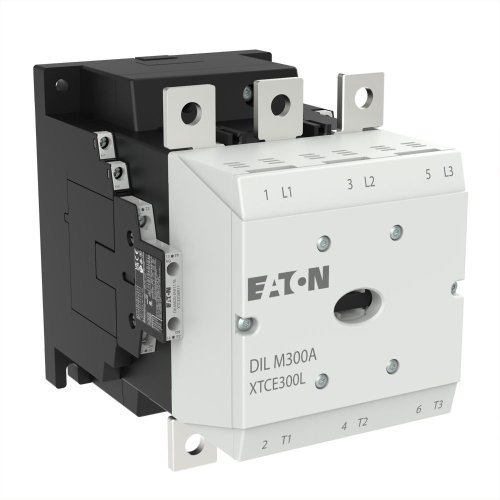

Eaton MagneetschakelaarDILM300A/22(RA250)(110-250VAC40/60Hz,110-250VDC)160kW
Artikelnummer: 20060433
Artikelnummer fabrikant: 139556
EAN Code: 4015081363346
Eaton, DILM, DILM300A/22(RA250), MagneetschakelaarDILM300A/22(RA250)(110-250VAC40/60Hz,110-250VDC)160kW, Railaansluiting, 110.000 - 250.000, 110.000 - 250.000, AC/DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, comfortapparaten van meer dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandovens, NAC-3: Standaard AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 300 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 490 A, in behuizing: Ith= 315 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht
| Breedte | 140 |
| Hoogte | 189 |
| Diepte | 208 |
| Bedrijfsspanning bij AC 60 Hz | 110.000 - 250.000 |
| Bedrijfsspanning bij AC 50 Hz | 110.000 - 250.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 300 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 490 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 240 A |
| Nom. vermogen bij AC-4, 400 V | 132 kW |
| Nom. vermogen NEMA | 186 kW |
| Model | DILM |
