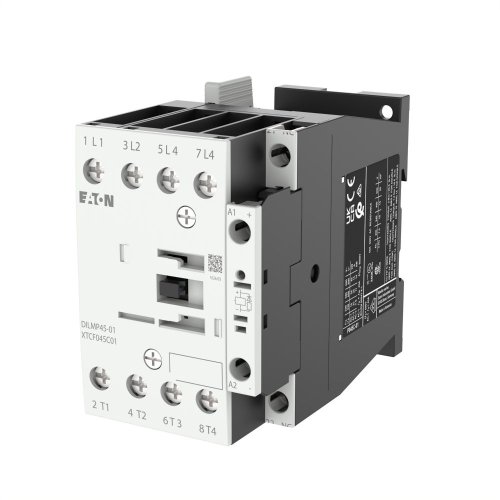

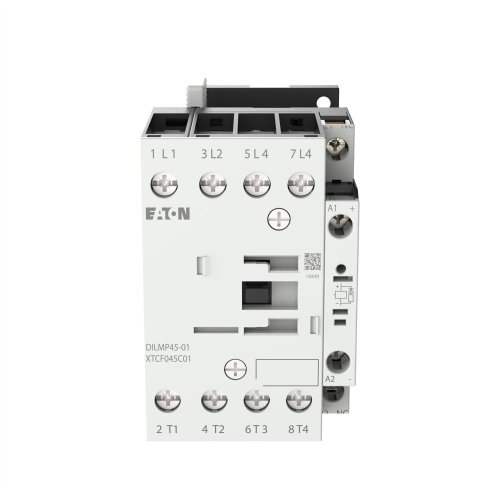

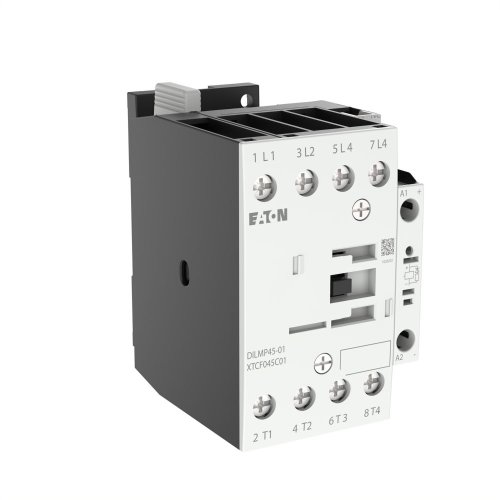

Eaton Magneetschakelaar DILMP45-01(RDC24) (24-27VDC) 45A, AC1, 4-polig, 0m,
Artikelnummer: 20059609
Artikelnummer fabrikant: 118916
EAN Code: 4015081170432
Eaton, DILM, DILMP45-01(RDC24), Magneetschakelaar DILMP45-01(RDC24) (24-27VDC) 45A, AC1, 4-polig, 0m, , Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, DC
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Aansluittechniek: Schroefklemmen, Aantal polen: 4 polen, 380 V 400 V: Ie= 25 A, Conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 45 A, in behuizing: Ith= 36 A, Conventionele vrije lucht thermische stroom, 1-polig open: Ith= 117 A, in kast: Ith= 105 A, 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW
| Breedte | 58 |
| Hoogte | 85 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 27.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 25 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 15 A |
| Nom. vermogen bij AC-4, 400 V | 7 kW |
| Nom. vermogen NEMA | 11 kW |
| Model | DILM |
