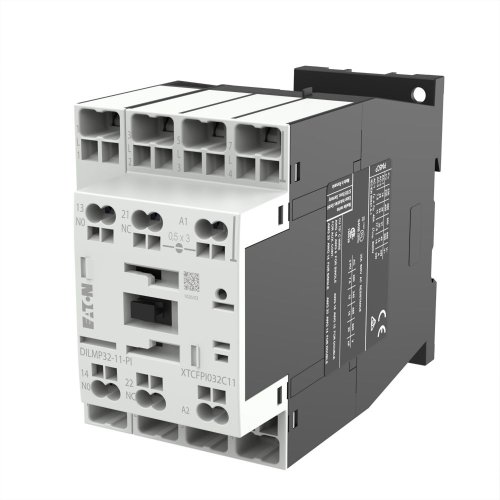

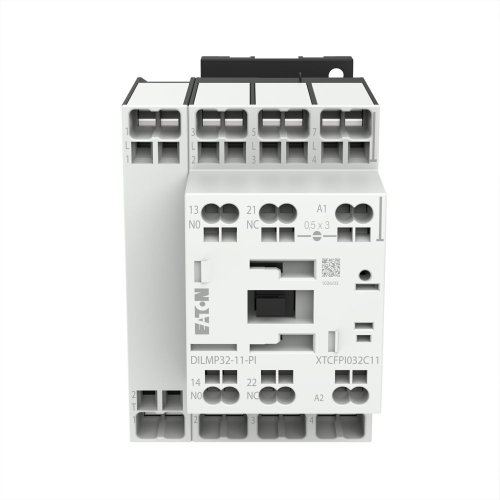

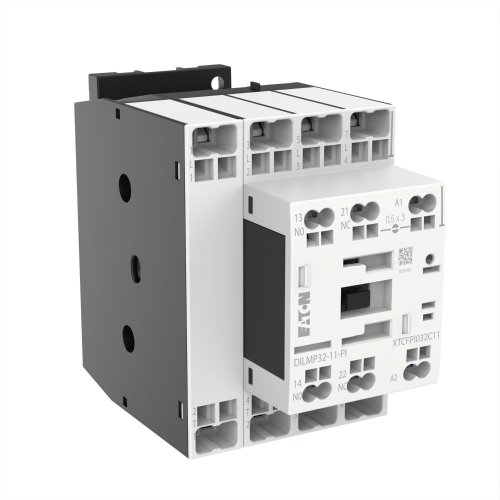

Eaton Magneetschakelaar DILMP32(220V50/60HZ) 22A, 1m 1v, AC1, 4-polig, Push-
Artikelnummer: 20064214
Artikelnummer fabrikant: 199675
EAN Code: 4015081983766
Eaton, DILM, DILMP32-11(220V50/60HZ)-PI, Magneetschakelaar DILMP32(220V50/60HZ) 22A, 1m 1v, AC1, 4-polig, Push-, Veerklemaansluiting, 24.000 - 690.000, 24.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, magneetschakelaars tot 200 A, 4-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Aansluittechniek: Push-in-klemmen, aantal polen: 4 polen, 380 V 400 V: Ie= 18 A, conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 32 A, in behuizing: Ith= 27 A, conventionele vrije lucht thermische stroom, 1-polig open: Ith= 84 A, in behuizing: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW
| Breedte | 61 |
| Hoogte | 85 |
| Diepte | 115 |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 220.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 220.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 32 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 15 A |
| Nom. vermogen bij AC-4, 400 V | 7 kW |
| Nom. vermogen NEMA | 0 kW |
| Model | DILM |
