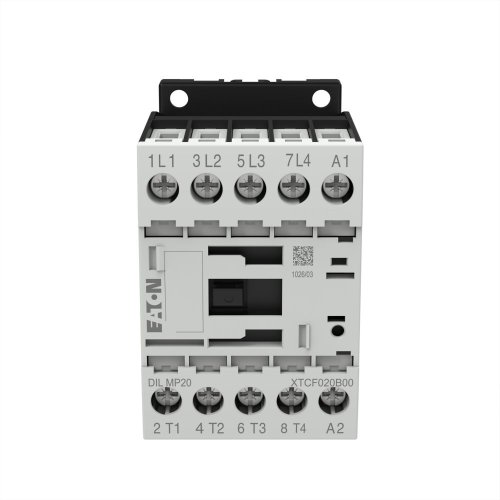

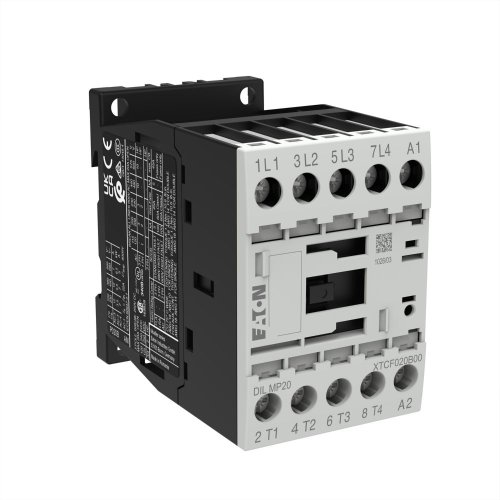

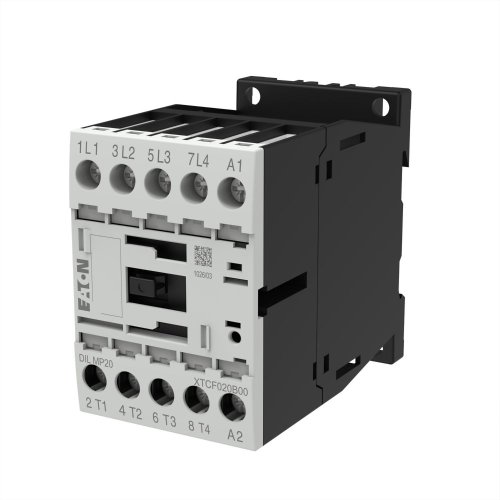

Eaton Magneetschakelaar DILMP20(42V50HZ,48V60HZ) 22A, AC1, 4-polig
Artikelnummer: 20067283
Artikelnummer fabrikant: 276966
EAN Code: 4015082769666
Eaton, DILM, DILMP20(42V50HZ,48V60HZ), Magneetschakelaar DILMP20(42V50HZ,48V60HZ) 22A, AC1, 4-polig, Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, magneetschakelaars tot 200 A, 4-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens , NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, aansluittechniek: Schroefklemmen, aantal polen: 4 polen, 380 V 400 V: Ie= 12 A, conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith = Ie = 22 A, in behuizing: Ith= 18 A, conventionele vrije lucht thermische stroom, 1-polig open: Ith= 60 A, in behuizing: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW
| Breedte | 45 |
| Hoogte | 68 |
| Diepte | 75 |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 42.000 - 42.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 10 A |
| Nom. vermogen bij AC-4, 400 V | 4,5 kW |
| Nom. vermogen NEMA | 0 kW |
| Model | DILM |
