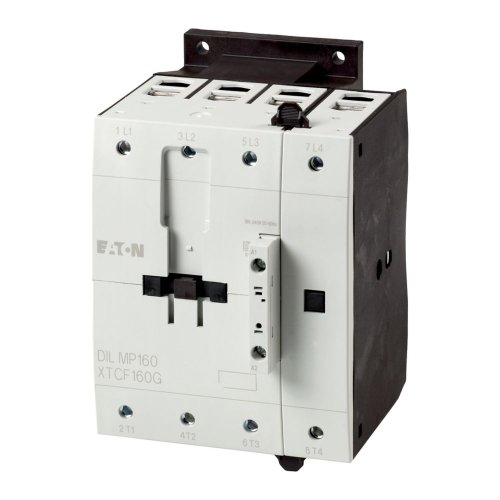

Eaton Magneetschakelaar DILMP160(RDC24) (24-27VDC) 160A, AC1, 4-polig
Artikelnummer: 20059409
Artikelnummer fabrikant: 109920
EAN Code: 4015081094868
Eaton, DILM, DILMP160(RDC24), Magneetschakelaar DILMP160(RDC24) (24-27VDC) 160A, AC1, 4-polig, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, DC
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Aansluittechniek: Schroefklemmen, Aantal polen: 4 polen, 380 V 400 V: Ie= 95 A, Conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 160 A, in behuizing: Ith= 128 A, Conventionele vrije lucht thermische stroom, 1-polig open: Ith= 415 A, in kast: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW
| Breedte | 122 |
| Hoogte | 170 |
| Diepte | 160 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 27.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 95 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 65 A |
| Nom. vermogen bij AC-4, 400 V | 33 kW |
| Nom. vermogen NEMA | 55 kW |
| Model | DILM |
