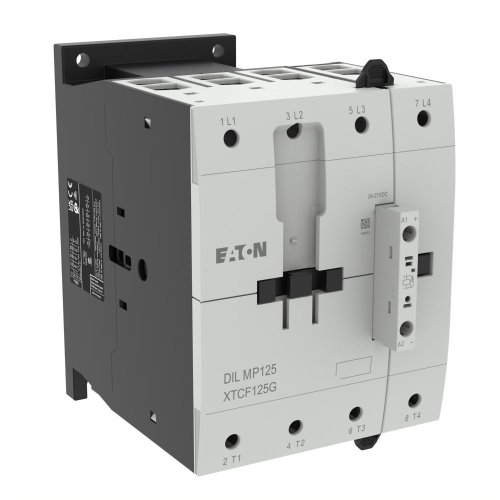

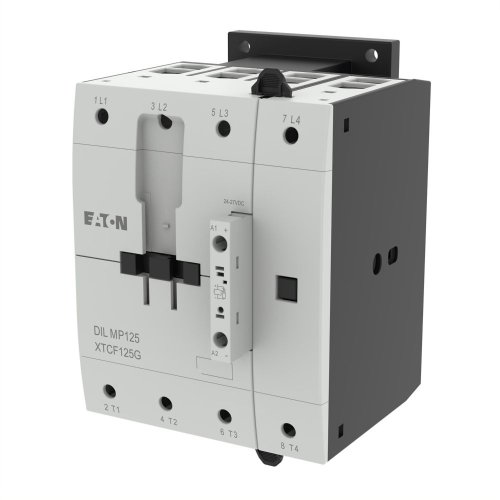

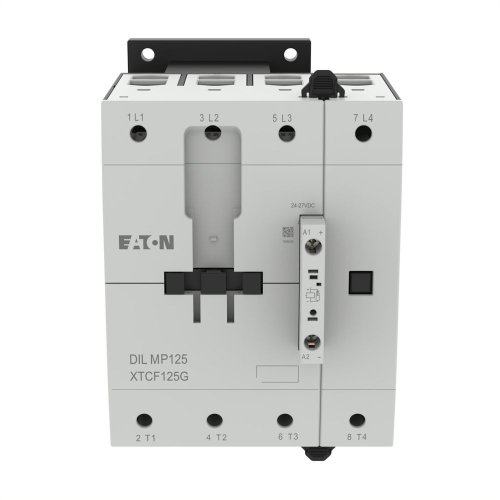

Eaton Magneetschakelaar DILMP125(RDC24) (24-27VDC) 125A, AC1, 4-polig
Artikelnummer: 20059405
Artikelnummer fabrikant: 109910
EAN Code: 4015081094769
Eaton, DILM, DILMP125(RDC24), Magneetschakelaar DILMP125(RDC24) (24-27VDC) 125A, AC1, 4-polig, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, DC
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, magneetschakelaars tot 200 A, 4-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens , NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, aansluittechniek: Schroefklemmen, aantal polen: 4 polen, 380 V 400 V: Ie= 80 A, conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 125 A, in behuizing: Ith= 100 A, conventionele vrije lucht thermische stroom, 1-polig open: Ith= 325 A, in behuizing: Ith= 292 A, 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW
| Breedte | 122 |
| Hoogte | 170 |
| Diepte | 160 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 27.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 115 A |
| Nom. vermogen bij AC-4, 400 V | 28 kW |
| Nom. vermogen NEMA | 44,7 kW |
| Model | DILM |
