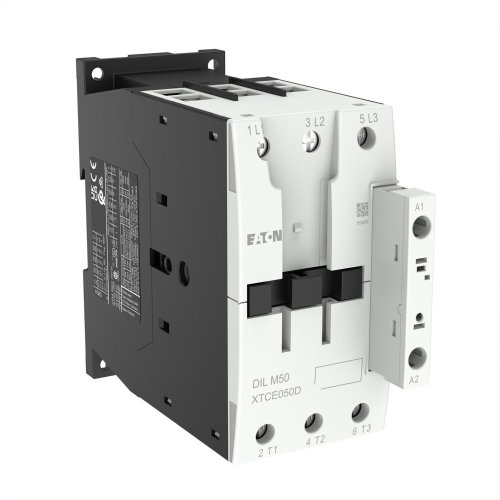

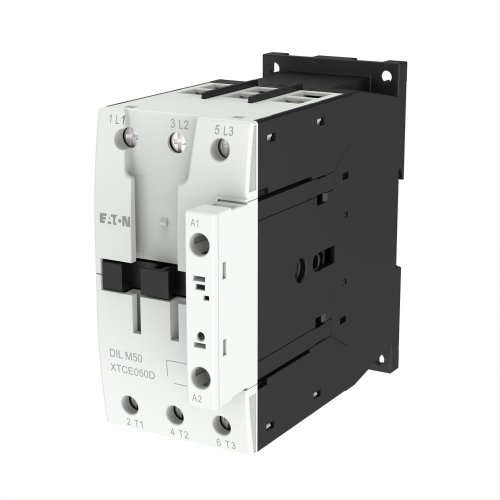

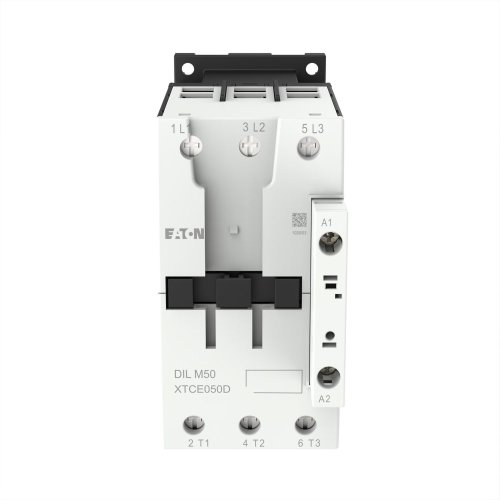

Eaton Magneetschakelaar DILMF50(RAC24) (24VAC 40/60Hz) 12,5kW, 2m, 0v
Artikelnummer: 20059053
Artikelnummer fabrikant: 104462
EAN Code: 4015081042791
Eaton, DILM, DILMF50(RAC24), Magneetschakelaar DILMF50(RAC24) (24VAC 40/60Hz) 12,5kW, 2m, 0v, 132,1, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor de semiconductor-industrie volgens SEMI F47, magneetschakelaars tot 150A met elektronische bediening, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefklemmen, opmerkingen: Ook geschikt voor motoren met efficiëntieklasse IE3. IE3-ready apparaten zijn te herkennen aan het logo op hun verpakking. Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 50 A
| Nom. stroom | 16 A |
| Kleur | Zwart |
| Aderdoorsnede | 2,5 mm² |
| Halogeenvrij | Ja |
| Behuizingsvorm | MV |
| Oppervlaktebescherming | Geen (onbehandeld) |
| Aantal randaarde-contactdozen | 0 |
| Aardlekschakelaar | Nee |
| Met aan/uitschakelaar | Nee |
| Netontstoringsfilter | Nee |
| Met deksel | Ja |
| Kwaliteitsklasse | MV |
| Overspanningsbeveiliging | Nee |
| Materiaal | MV |
| RAL-nummer (vergelijkbaar) | 9.005 |
| Beschermingsgraad (IP) | IP44 |
| Uitvoering oppervlakte | Mat |
| Aantal CEE-contactdozen | 0 |
| Aantal contactdozen met penaarde | 3 |
| Aantal contactdozen overig | 0 |
| Aantal koudapparaatcontactdozen | 0 |
| Aantal Euro-contactdozen | 0 |
| Aantal USB aansluitingen | 0 |
| Aantal contactdozen type Bipasso (Italië) | 0 |
| Aantal contactdozen type P11 (Italië) | 0 |
| Aantal NEMA contactdozen | 0 |
| Aantal contactdozen Zwitserse Norm Type 13 | 0 |
| Aantal contactdozen Zwitserse Norm Type 15 | 0 |
| Aantal contactdozen Zwitserse Norm Type 23 | 0 |
| Aantal contactdozen Zwitserse Norm Type 25 | 0 |
| Aantal universele multistandaard contactdozen | 0 |
| Aantal contactdozen type P17 (Italië) | 0 |
| Aantal contactdozen met aardingspen (Deense standaard) | 0 |
| Aantal contactdozen Franse Norm Type E | 3 |
| Breedte | 55 |
| Hoogte | 115 |
| Diepte | 132,1 |
| Antibacteriële behandeling | Nee |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Slagvastheid | > IK10 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Gebruikstemperatuur | -25.000 - 40.000 |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 50 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 70 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 21 A |
| Nom. vermogen bij AC-4, 400 V | 10 kW |
| Nom. vermogen NEMA | 29,8 kW |
| Model | DILM |
