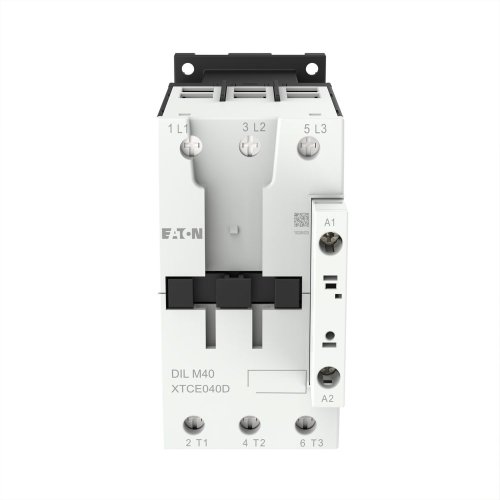

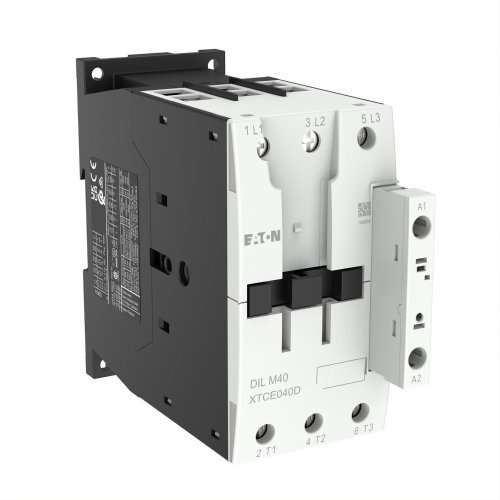

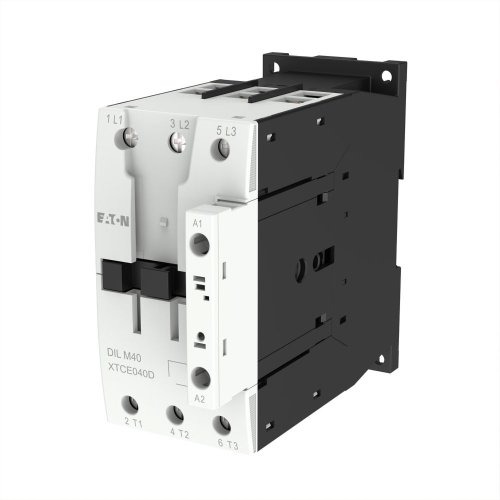

Eaton Magneetschakelaar DILMF40(RAC24) (24VAC 40/60Hz) 12,5kW, 0m, 0v
Artikelnummer: 20059049
Artikelnummer fabrikant: 104458
EAN Code: 4015081042753
Eaton, DILM, DILMF40(RAC24), Magneetschakelaar DILMF40(RAC24) (24VAC 40/60Hz) 12,5kW, 0m, 0v, 132,1, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor de semiconductor-industrie volgens SEMI F47, magneetschakelaars tot 150A met elektronische bediening, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefklemmen. Opmerkingen: Ook geschikt voor motoren met efficiëntieklasse IE3., IE3-ready apparaten zijn te herkennen aan het logo op hun verpakking.. Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 40 A
| Nom. stroom | 16 A |
| Kleur | Zwart |
| Kwaliteitsklasse | Thermoplast |
| Materiaal | Rubber |
| Beschermingsgraad (IP) | IP44 |
| Uitvoering | Randaarde |
| Breedte | 55 |
| Aantal polen | 2 |
| Nom. spanning | 250 V |
| Aansluittechniek | Schroefklem |
| Insteekrichting | Recht |
| Hoogte | 115 |
| Diepte | 132,1 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Rond aardingscontact | Nee |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 40 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 60 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Tussenstekker | Nee |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 18 A |
| Nom. vermogen bij AC-4, 400 V | 9 kW |
| Nom. vermogen NEMA | 22 kW |
| Model | DILM |
