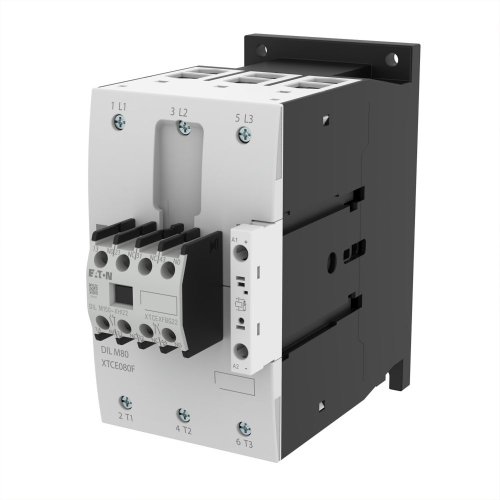

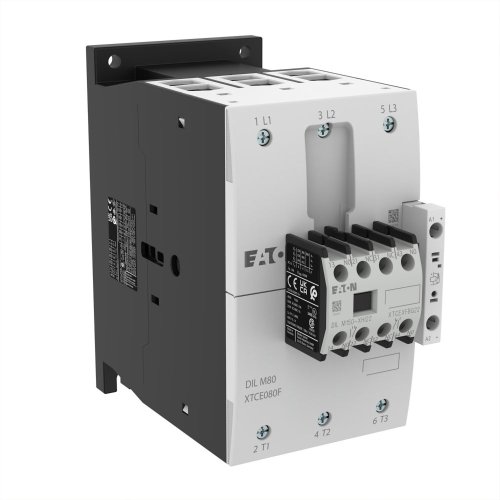

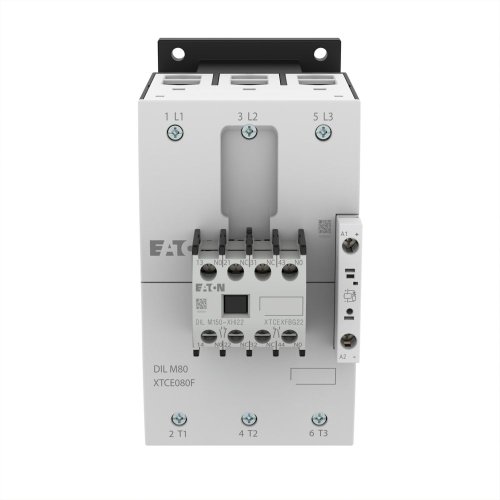

Eaton Magneetschakelaar DILM80-22(RDC24) (24-27VDC), 37kW, 0m, 0v
Artikelnummer: 20066202
Artikelnummer fabrikant: 239463
EAN Code: 4015082394639
Eaton, DILM, DILM80-22(RDC24), Magneetschakelaar DILM80-22(RDC24) (24-27VDC), 37kW, 0m, 0v, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, Complete apparaten tot 170 A, Gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: schroefklemmen, Opmerkingen: Ook geschikt voor motoren met efficiëntieklasse IE3., IE3-ready apparaten zijn te herkennen aan het logo op hun verpakking., Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 80 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 3-polig
| Breedte | 90 |
| Hoogte | 170 |
| Diepte | 175 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 27.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 110 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 40 A |
| Nom. vermogen bij AC-4, 400 V | 20 kW |
| Nom. vermogen NEMA | 44,7 kW |
| Model | DILM |
