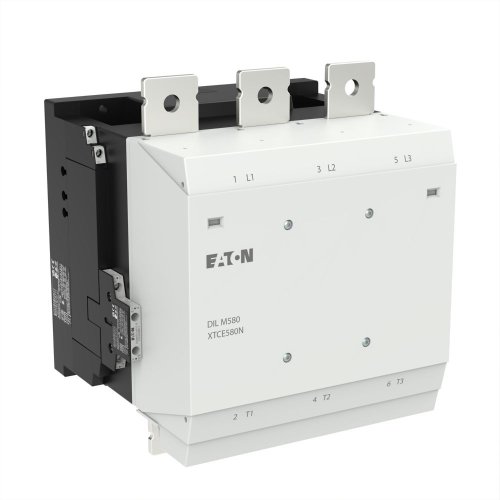

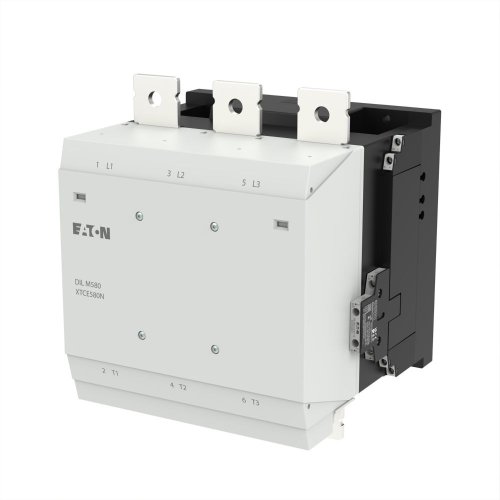

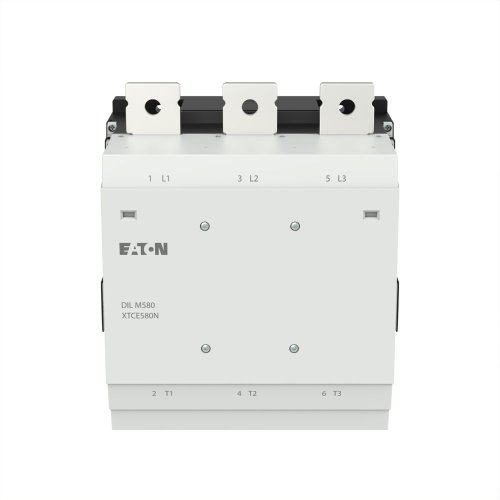

Eaton Magneetschakelaar DILM580/22(RAC500) (480-500VAC 50/60Hz), 315kW, 2m,
Artikelnummer: 20064778
Artikelnummer fabrikant: 208217
EAN Code: 4015082082178
Eaton, DILM, DILM580/22(RAC500), Magneetschakelaar DILM580/22(RAC500) (480-500VAC 50/60Hz), 315kW, 2m, , Railaansluiting, 250.000 - 500.000, 250.000 - 500.000, AC/DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, comfortapparaten van meer dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 580 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 980 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 1-polig open: Ith= 2000 A
| Breedte | 250 |
| Hoogte | 296 |
| Diepte | 232 |
| Bedrijfsspanning bij AC 60 Hz | 250.000 - 500.000 |
| Bedrijfsspanning bij AC 50 Hz | 250.000 - 500.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 480.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 480.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 700.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 315 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 580 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 980 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 456 A |
| Nom. vermogen bij AC-4, 400 V | 250 kW |
| Nom. vermogen NEMA | 298 kW |
| Model | DILM |
