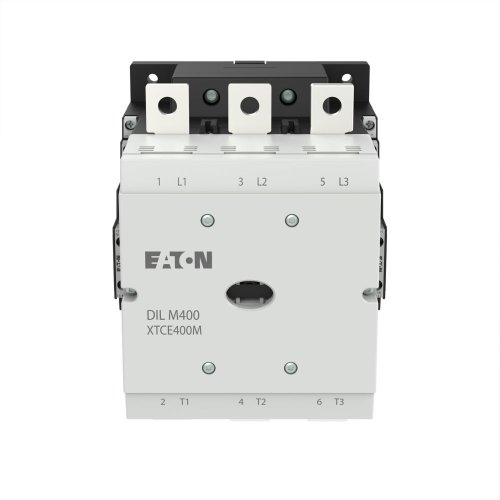

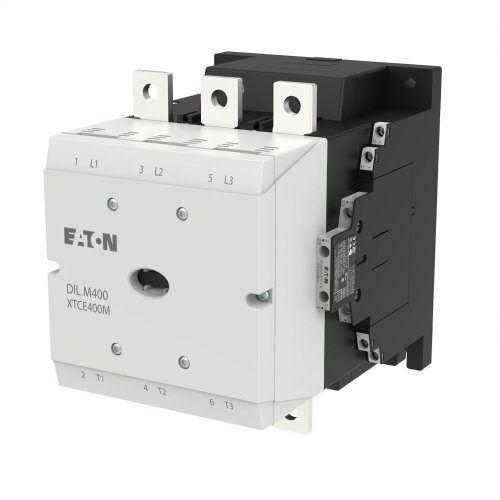

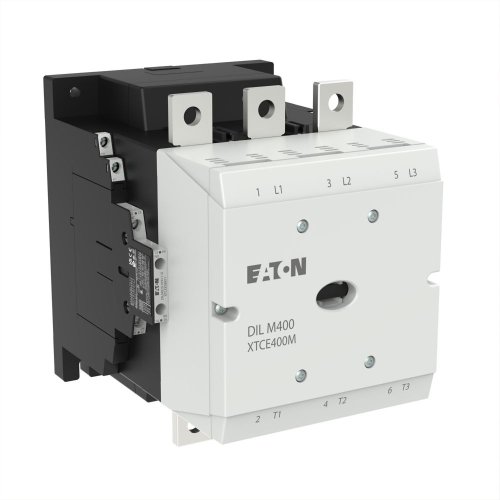

Eaton Magneetschakelaar DILM400/22(RA110)(48-110VAC40/60Hz,48-110VDC)110kW2m
Artikelnummer: 20064769
Artikelnummer fabrikant: 208208
EAN Code: 4015082082086
Eaton, DILM, DILM400/22(RA110), Magneetschakelaar DILM400/22(RA110)(48-110VAC40/60Hz,48-110VDC)110kW2m, Railaansluiting, 48.000 - 110.000, 48.000 - 110.000, AC/DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, comfortapparaten van meer dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandovens, NAC-3: Standaard AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 400 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 612 A, in behuizing: Ith= 450 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht
| Breedte | 160 |
| Hoogte | 209 |
| Diepte | 216 |
| Bedrijfsspanning bij AC 60 Hz | 48.000 - 110.000 |
| Bedrijfsspanning bij AC 50 Hz | 48.000 - 110.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 110.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 110.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 400 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 612 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 296 A |
| Nom. vermogen bij AC-4, 400 V | 160 kW |
| Nom. vermogen NEMA | 223 kW |
| Model | DILM |
