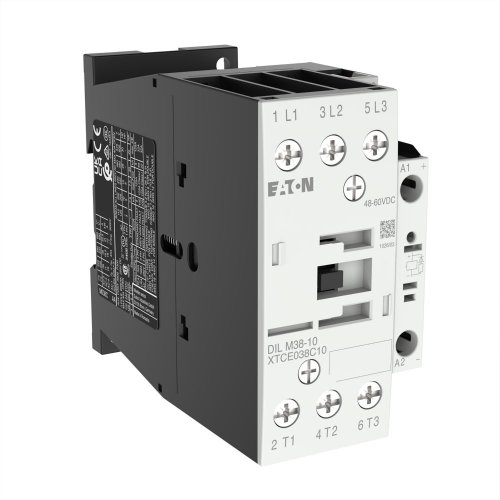

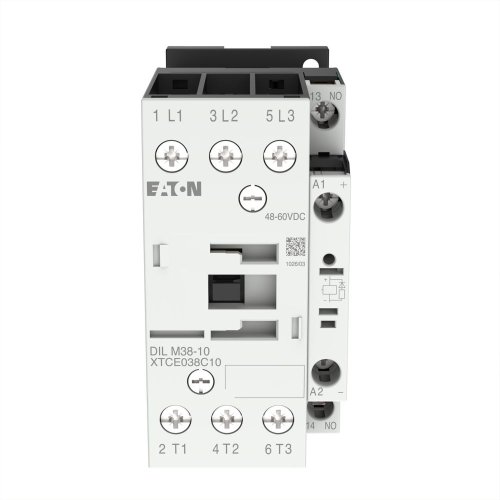

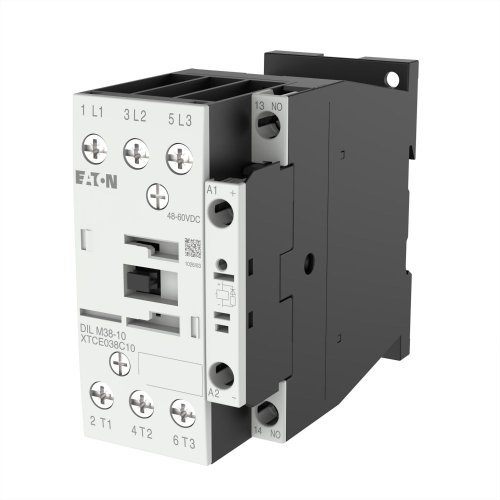

Eaton Magneetschakelaar DILM38-10(RDC60) (48-60VDC), 18,5kW, 1m, 0v
Artikelnummer: 20046331
Artikelnummer fabrikant: 112443
EAN Code: 4015081119998
Eaton, DILM, DILM38-10(RDC60), Magneetschakelaar DILM38-10(RDC60) (48-60VDC), 18,5kW, 1m, 0v, Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefklemmen, opmerkingen: Niet geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 38 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 45 A, in behuizing: Ith = 36 A
| Halogeenvrij | Ja |
| Breedte | 45 |
| Montagewijze | C-profiel |
| Hoogte | 85 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 38 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Spanbereik | 18.000 - 22.000 mm |
| Max. aantal kabels | 1 |
| Oppervlakte schaal | Thermisch verzinkt |
| Oppervlakte schroef | Zink/nikkel legering |
| Materiaal schroef | Staal |
| Materiaal schaal | Staal |
| Materiaal schaal | Kunststof |
| Oppervlaktebescherming schaal | Geen (onbehandeld) |
| Met contra-fixeerplaatje | Nee |
| Kwaliteitsklasse schroef | Overig |
| Materiaal contra-fixeerplaatje | Kunststof |
| Kwaliteitsklasse klem | Overig |
| Kwaliteitsklasse schaal | Polypropyleen (PP) |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 15 A |
| Nom. vermogen bij AC-4, 400 V | 7 kW |
| Nom. vermogen NEMA | 14,9 kW |
| Model | DILM |
| Met kunststof fixeerplaatje | Ja |
| Met metalen fixeerplaatje | Nee |
