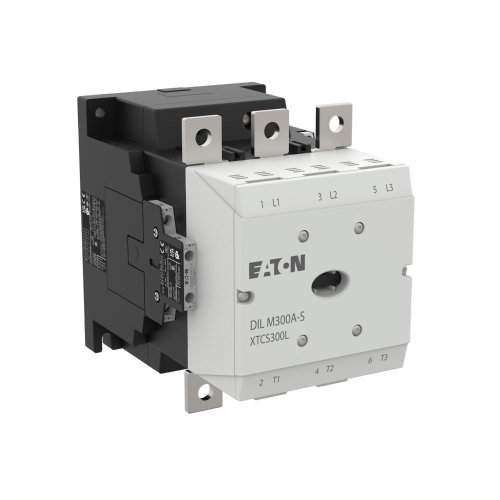

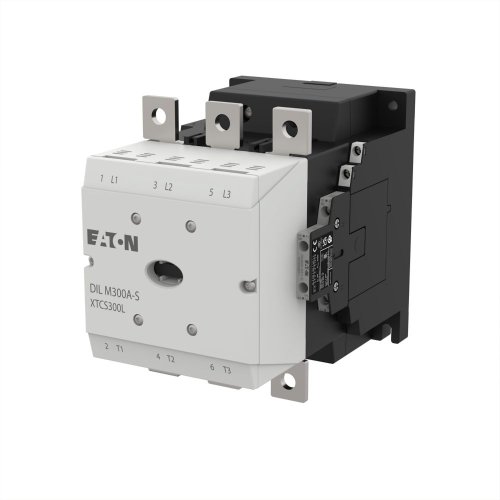

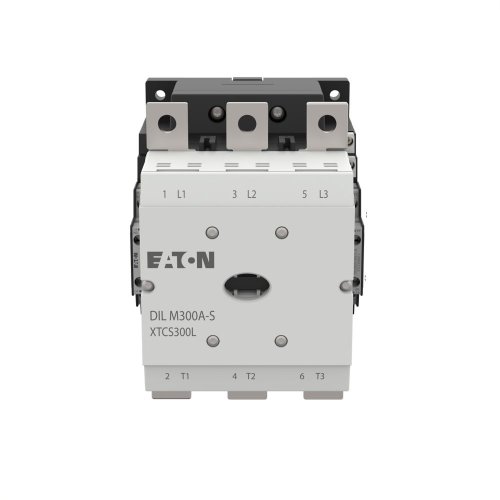

Eaton Magneetschakelaar DILM300A-S/22(220-240V50/60HZ)160kW2m2v
Artikelnummer: 20060436
Artikelnummer fabrikant: 139559
EAN Code: 4015081363377
Eaton, DILM, DILM300A-S/22(220-240V50/60HZ), Magneetschakelaar DILM300A-S/22(220-240V50/60HZ)160kW2m2v, Railaansluiting, 220.000 - 240.000, 220.000 - 240.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, standaardapparaten groter dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 300 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 490 A, in kast: Ith= 315 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht
| Breedte | 140 |
| Hoogte | 189 |
| Diepte | 208 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 240.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 240.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 300 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 490 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 240 A |
| Nom. vermogen bij AC-4, 400 V | 132 kW |
| Nom. vermogen NEMA | 186 kW |
| Model | DILM |
