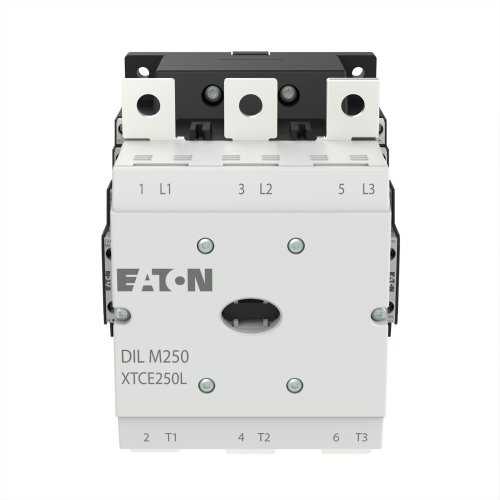

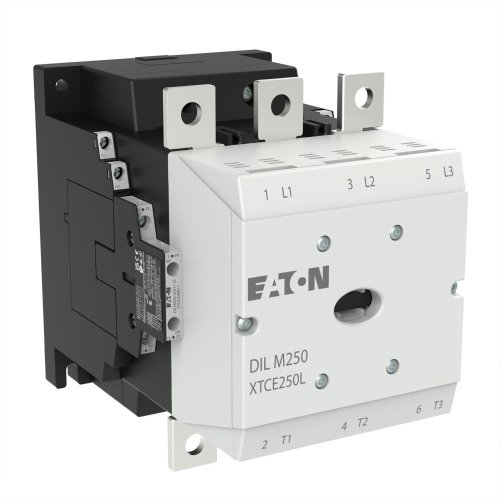

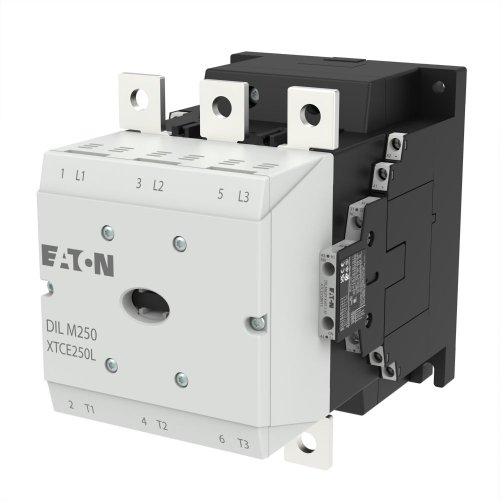

Eaton Magneetschakelaar DILM250/22(RA110)(48-110VAC40/60Hz,48-110VDC),132kW2
Artikelnummer: 20064765
Artikelnummer fabrikant: 208200
EAN Code: 4015082082000
Eaton, DILM, DILM250/22(RA110), Magneetschakelaar DILM250/22(RA110)(48-110VAC40/60Hz,48-110VDC),132kW2, Railaansluiting, 48.000 - 110.000, 48.000 - 110.000, AC/DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, comfortapparaten van meer dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandovens, NAC-3: Standaard AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 250 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 430 A, in behuizing: Ith= 300 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht
| Breedte | 140 |
| Hoogte | 189 |
| Diepte | 208 |
| Bedrijfsspanning bij AC 60 Hz | 48.000 - 110.000 |
| Bedrijfsspanning bij AC 50 Hz | 48.000 - 110.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 110.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 110.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 250 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 429 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 200 A |
| Nom. vermogen bij AC-4, 400 V | 110 kW |
| Nom. vermogen NEMA | 149 kW |
| Model | DILM |
