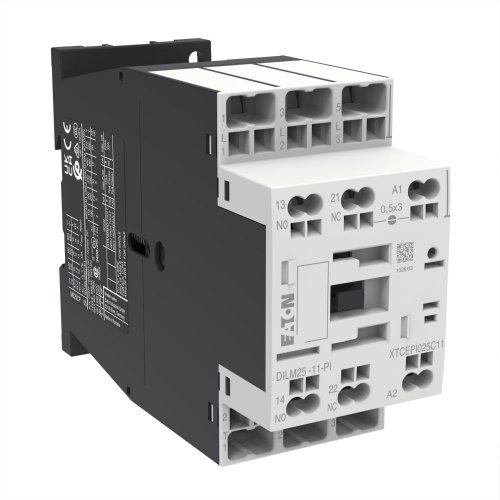

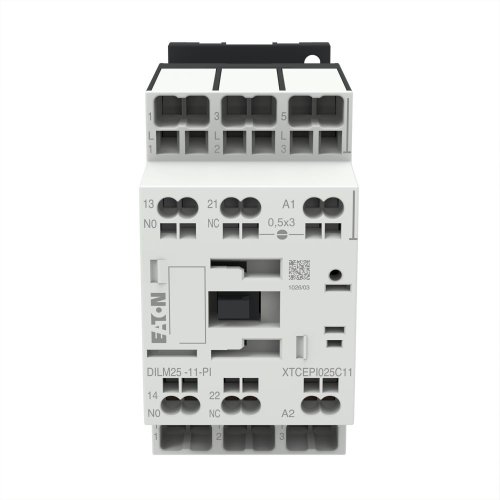

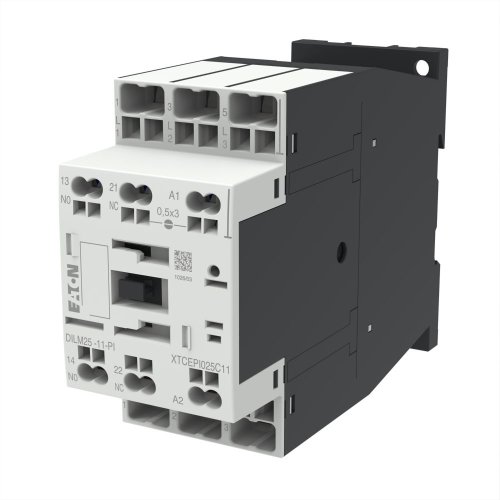

Eaton Magneetschakelaar DILM25-11(220V50/60HZ) 11kW, 1m, 1v, Push-in
Artikelnummer: 20064208
Artikelnummer fabrikant: 199669
EAN Code: 4015081983704
Eaton, DILM, DILM25-11(220V50/60HZ)-PI, Magneetschakelaar DILM25-11(220V50/60HZ) 11kW, 1m, 1v, Push-in, Veerklemaansluiting, 24.000 - 690.000, 24.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 95 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens , NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: Starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Push-in klemmen, opmerkingen: Ook geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 25 A, Nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 45 A, in behuizing: Ith = 36 A
| Breedte | 45 |
| Hoogte | 85 |
| Diepte | 115 |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 220.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 220.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 25 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 13 A |
| Nom. vermogen bij AC-4, 400 V | 6 kW |
| Nom. vermogen NEMA | 0 kW |
| Model | DILM |
