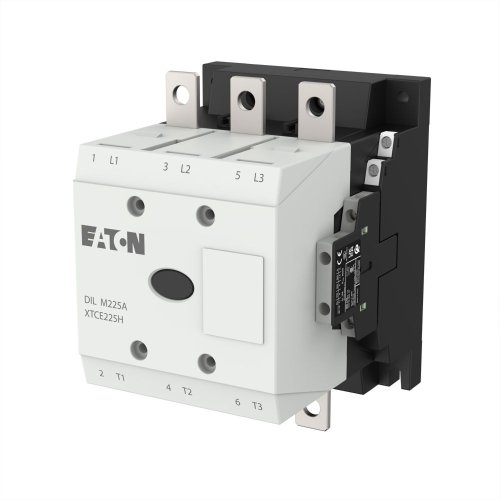

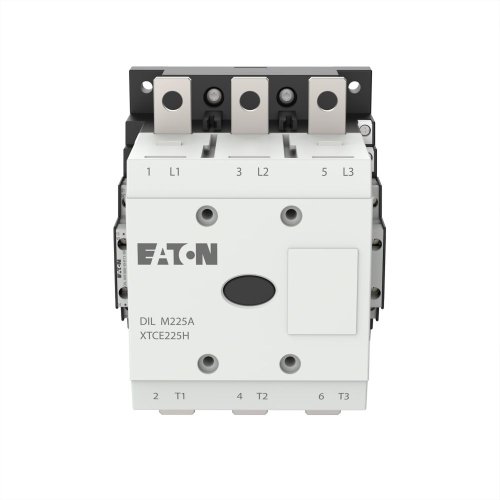

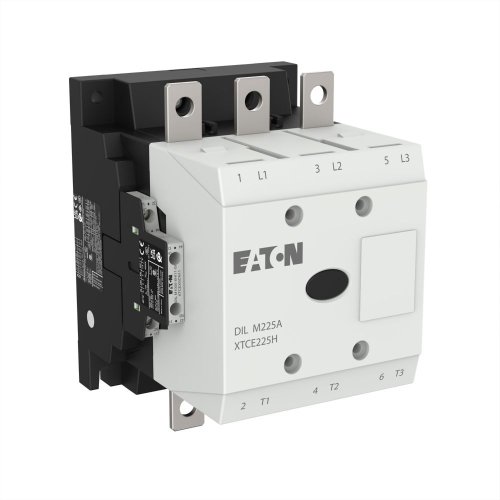

Eaton Magneetschakelaar DILM225A/22(RAC240) (190-240VAC 50/60Hz), 110kW, 2m,
Artikelnummer: 20060427
Artikelnummer fabrikant: 139547
EAN Code: 4015081363254
Eaton, DILM, DILM225A/22(RAC240), Magneetschakelaar DILM225A/22(RAC240) (190-240VAC 50/60Hz), 110kW, 2m,, Railaansluiting, 190.000 - 240.000, 190.000 - 240.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, standaardapparaten groter dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 225 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 386 A, in kast: Ith= 275 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht
| Breedte | 140 |
| Hoogte | 190 |
| Diepte | 158 |
| Bedrijfsspanning bij AC 60 Hz | 190.000 - 240.000 |
| Bedrijfsspanning bij AC 50 Hz | 190.000 - 240.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 190.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 190.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 225 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 356 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 164 A |
| Nom. vermogen bij AC-4, 400 V | 90 kW |
| Nom. vermogen NEMA | 111 kW |
| Model | DILM |
