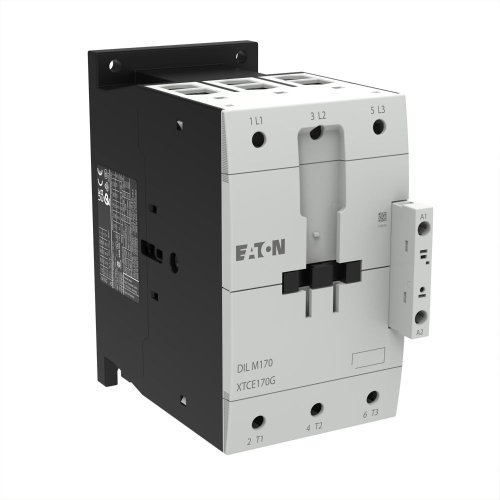

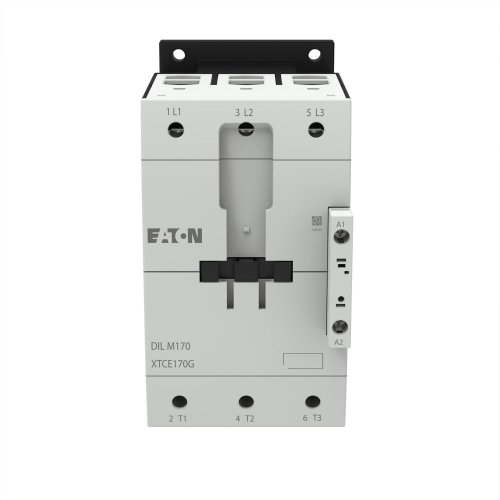

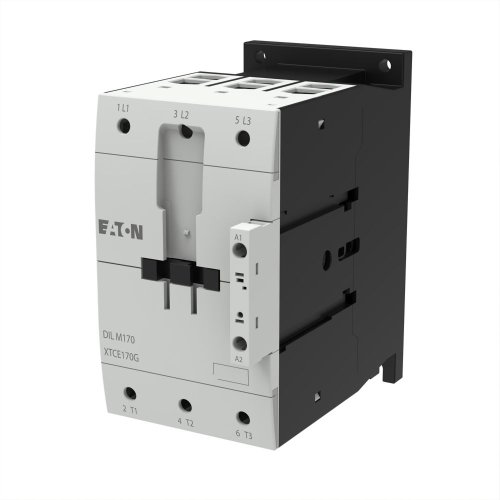

Eaton Magneetschakelaar DILM170(RAC240) (190-240V 50/60Hz), 90kW, 0m, 0v
Artikelnummer: 20059244
Artikelnummer fabrikant: 107013
EAN Code: 4015081067817
Eaton, DILM, DILM170(RAC240), Magneetschakelaar DILM170(RAC240) (190-240V 50/60Hz), 90kW, 0m, 0v, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: schroefklemmen, Opmerkingen: Niet geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 170 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 225 A, in kast: Ith = 166 A
| Breedte | 90 |
| Hoogte | 170 |
| Diepte | 160 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 190.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 190.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 170 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 65 A |
| Nom. vermogen bij AC-4, 400 V | 33 kW |
| Nom. vermogen NEMA | 93 kW |
| Model | DILM |
