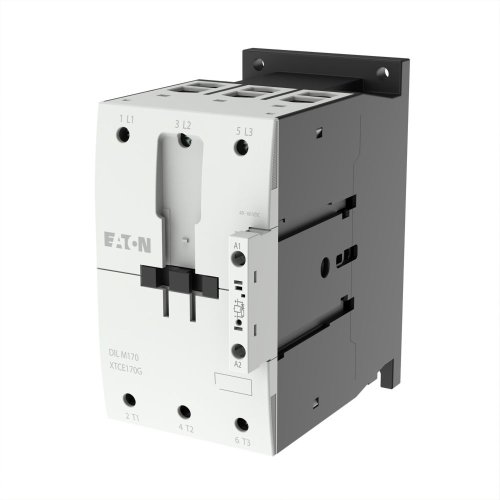

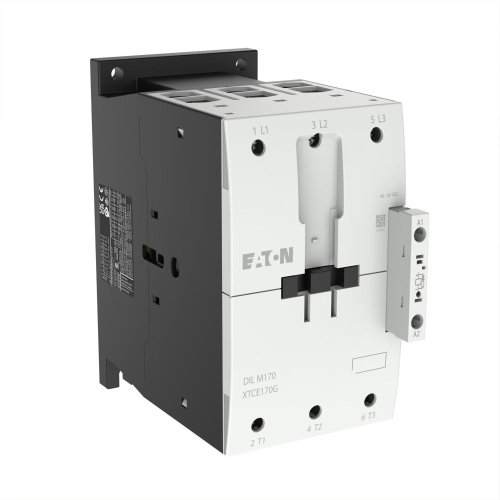

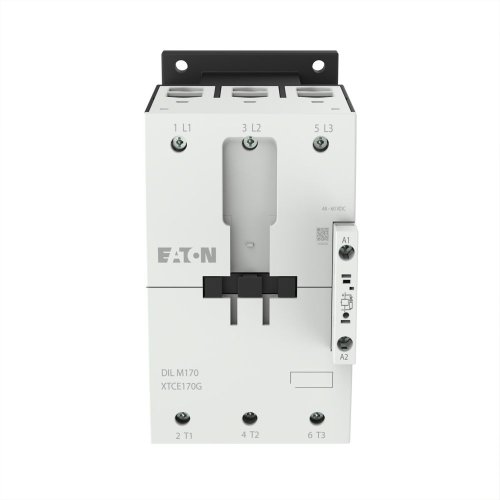

Eaton Magneetschakelaar DILM170(RAC120) (24-27VDC), 90kW, 0m, 0v
Artikelnummer: 20059247
Artikelnummer fabrikant: 107016
EAN Code: 4015081067848
Eaton, DILM, DILM170(RDC24), Magneetschakelaar DILM170(RAC120) (24-27VDC), 90kW, 0m, 0v, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens , NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefklemmen, opmerkingen: Niet geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 170 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 225 A, in behuizing: Ith = 166 A
| Nom. stroom | 16 A |
| Beschermingsgraad (IP) | IP44 |
| Breedte | 90 |
| Lengte | 15 m |
| Hoogte | 170 |
| Diepte | 160 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | DC |
| Aantal aders | 3 |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 27.000 V |
| Frequentie | 50.000 - 60.000 Hz |
| Nom. spanning | 250.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. geleiderdoorsnede | 1,5 mm² |
| Mantelkleur | Zwart |
| Mantelmateriaal | Rubber |
| Buitendiameter circa | 11,9 mm |
| Eurobrandklasse volgens EN 13501-6 | Eca |
| Aansluiting 1 | Randaardestekker recht |
| Aansluiting 2 | Randaardecontrastekker |
| Gespiraliseerde kabel | Nee |
| Met snoerschakelaar | Nee |
| Connectorsysteem systeemgebonden | Nee |
| Oliebestendig volgens EN 60811-404 | Ja |
| Met aardgeleider | Ja |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 170 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Temperatuurbestendigheid | -25.000 - 55.000 °C |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 65 A |
| Nom. vermogen bij AC-4, 400 V | 33 kW |
| Nom. vermogen NEMA | 93 kW |
| Model | DILM |
