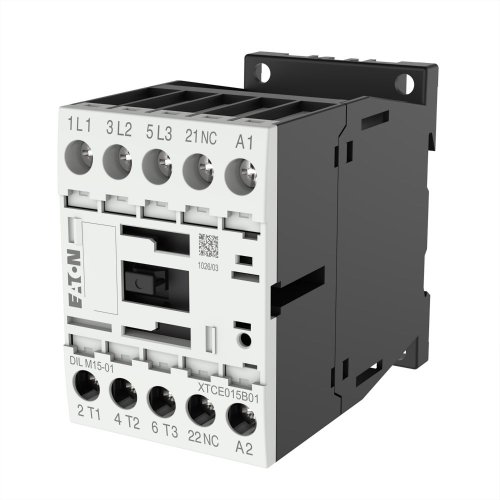

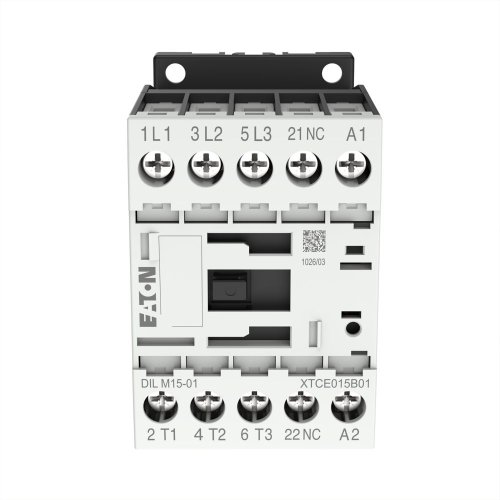

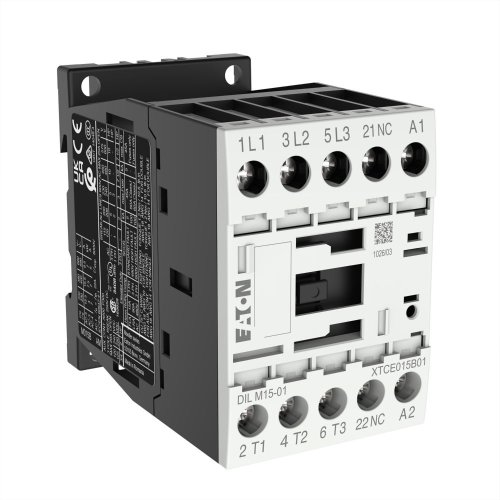

Eaton Magneetschakelaar DILM15-01(380V50HZ,440V60HZ), 7,5kW, 0m, 1v
Artikelnummer: 20068614
Artikelnummer fabrikant: 290094
EAN Code: 4015082900946
Eaton, DILM, DILM15-01(380V50HZ,440V60HZ), Magneetschakelaar DILM15-01(380V50HZ,440V60HZ), 7,5kW, 0m, 1v, Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, AC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: schroefklemmen, Opmerkingen: Niet geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 15,5 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith = Ie = 22 A, in behuizing: Ith = 18 A
| Breedte | 45 |
| Hoogte | 68 |
| Diepte | 75 |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 380.000 - 380.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 440.000 - 440.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 15,5 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 7 A |
| Nom. vermogen bij AC-4, 400 V | 3 kW |
| Nom. vermogen NEMA | 7,4 kW |
| Model | DILM |
