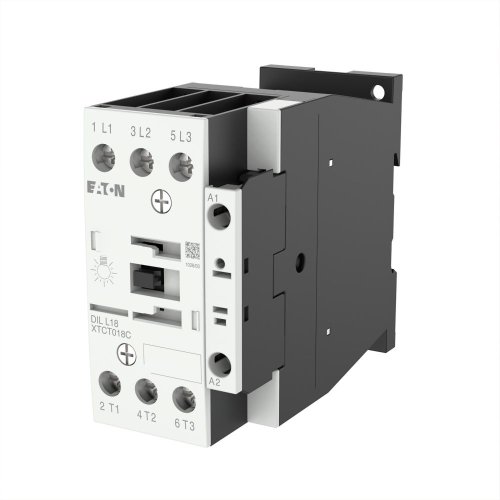

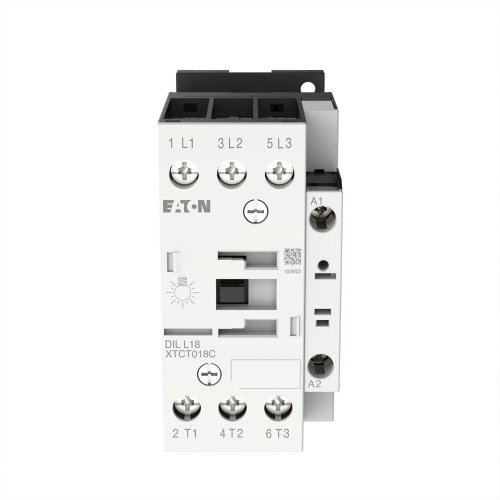

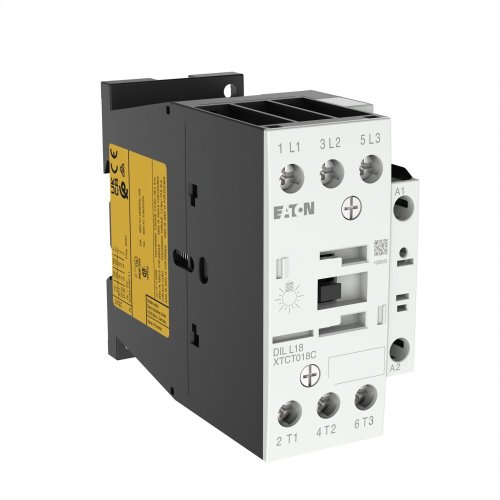

Eaton Magneetschakelaar DILL18(24V50HZ), AC1 18A
Artikelnummer
20058995
Omschrijving
Artikelnummer: 20058995
Artikelnummer fabrikant: 104404
EAN Code: 4015081042210
Eaton, DILL, DILL18(24V50HZ), Magneetschakelaar DILL18(24V50HZ), AC1 18A, Schroefaansluiting, 230.000 - 400.000, 230.000 - 400.000, AC
Schakelaars voor lamplast, Toepassing: magneetschakelaars voor verlichtingssystemen, Gebruikscategorie: AC-1: niet-inductieve of licht inductieve belastingen, weerstand ovens, Nominale bedrijfsstroom 380 V 400 V: Ie = 21 A, Nominale bedrijfsstroom AC-1 Conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie = 40 A, Stuurspanning: 24 V 50 Hz, Normen en bepalingen: IEC/EN 60947, VDE 0660, UL, CSA, Beschermingsgraad: IP00
Eigenschappen
Algemeen
| Beschermingsgraad (IP) | IP44 |
| Breedte | 45 |
| Hoogte | 85 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 400.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 400.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Kortsluitvast | Ja |
| Geleidermateriaal | Koper |
| Nom. vermogen bij AC-3, 400 V | 0 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 0 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 18 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Primaire spanning 1 | 230.000 - 230.000 V |
| Ringkern | Ja |
| Uitgevoerd als spaartransformator | Nee |
| Uitgevoerd als veiligheidstrafo | Ja |
| Uitgevoerd als scheidingstrafo | Nee |
| Secundaire spanning 1 | 24.000 - 24.000 V |
| (Meet)schijnvermogen | 160 VA |
| Secundaire spanning 2 | 24.000 - 24.000 V |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 0 A |
| Nom. vermogen bij AC-4, 400 V | 0 kW |
| Nom. vermogen NEMA | 0 kW |
| Model | DILL |
