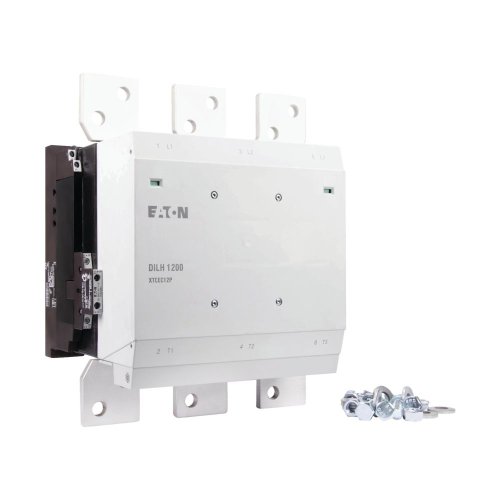

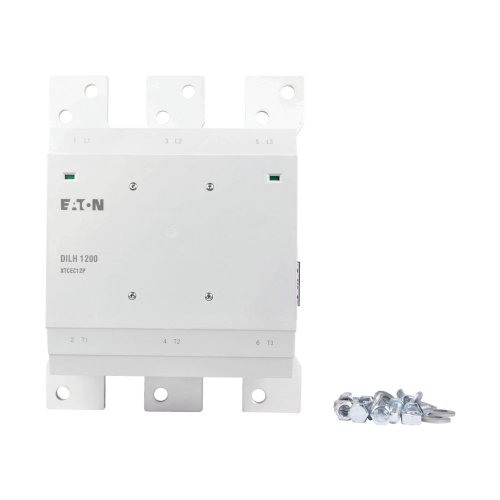

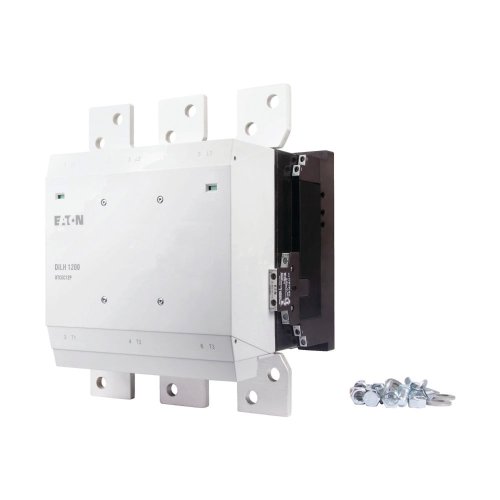

Eaton Magneetschakelaar 1200 A AC1, 230V..5250Vac, 230..350V dc, hulpcontact
Artikelnummer: 20060514
Artikelnummer fabrikant: 151242
EAN Code: 4015081480326
Eaton, DILH, DILH1200/22(RAW250), Magneetschakelaar 1200 A AC1, 230V..5250Vac, 230..350V dc, hulpcontact, Schroefaansluiting, 230.000 - 250.000, 230.000 - 250.000, AC/DC
Magneetschakelaar, toepassing: Hoofdstroommagneetschakelaars voor resistieve belastingen vanaf 1000 A, AC-1 magneetschakelaars van meer dan 1000 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 1450 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 1-polig open: Ith= 3000 A, voor gebruik met: DILM820-XHI…, instructies: geïntegreerd dempelement in aanstuurelektronica, 660 V, 690 V of 1000 V: niet direct omkeerbaar, spanning AC/DC: AC- en DC-bekrachtiging
| Breedte | 260 |
| Hoogte | 342 |
| Diepte | 232 |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 250.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 250.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 230.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 230.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 230.000 - 350.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 0 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 0 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 0 A |
| Nom. vermogen bij AC-4, 400 V | 0 kW |
| Nom. vermogen NEMA | 0 kW |
| Model | DILH |
