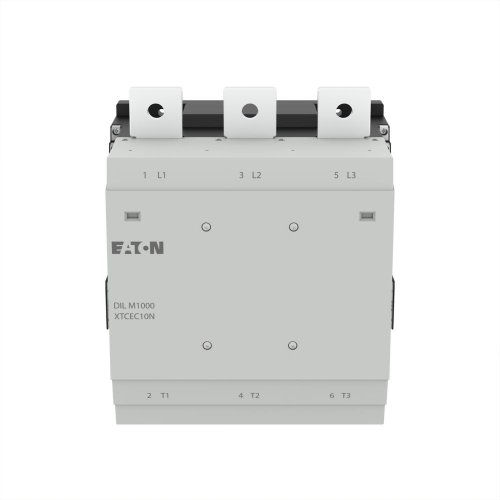

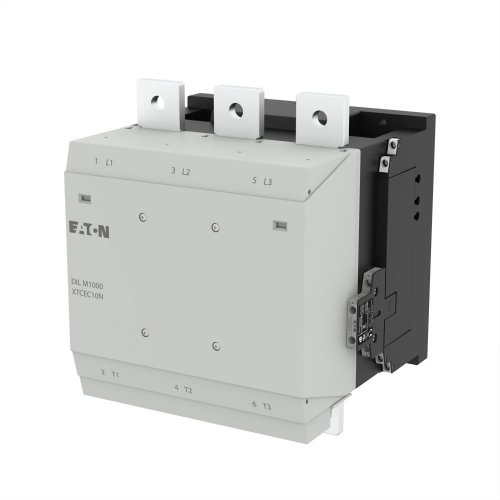

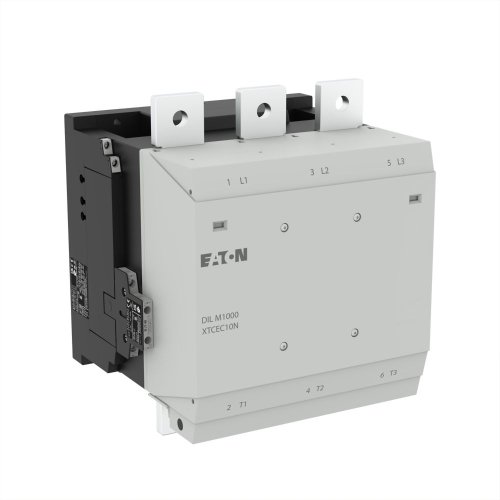

Eaton Magneetschakelaar (110–250V 40–60Hz/110–250VDC) , 560KW, hulp. 2m, 2v
Artikelnummer: 20066984
Artikelnummer fabrikant: 267214
EAN Code: 4015082672140
Eaton, DILM, DILM1000/22(RA250), Magneetschakelaar (110–250V 40–60Hz/110–250VDC) , 560KW, hulp. 2m, 2v, Railaansluiting, 110.000 - 250.000, 110.000 - 250.000, AC/DC
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, comfortapparaten van meer dan 170 A, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens , NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, AC-4: Normale AC-inductiemotoren: Starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefaansluiting, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 1000 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 1225 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 1-polig open: Ith = 2500 A
| Breedte | 250 |
| Hoogte | 296 |
| Diepte | 232 |
| Bedrijfsspanning bij AC 60 Hz | 110.000 - 250.000 |
| Bedrijfsspanning bij AC 50 Hz | 110.000 - 250.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 560 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 1.000 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.225 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 800 A |
| Nom. vermogen bij AC-4, 400 V | 450 kW |
| Nom. vermogen NEMA | 596 kW |
| Model | DILM |
