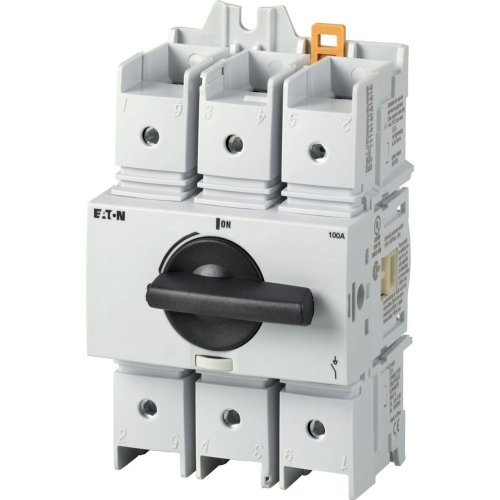

Eaton Lastscheider UL98 100 A met zwarte draaigreep
Artikelnummer
20063442
Omschrijving
Artikelnummer: 20063442
Artikelnummer fabrikant: 191861
EAN Code: 4015081923823
Eaton, R9 UL98 Switch-disconnector, R9C3100U-DH, Lastscheider UL98 100 A met zwarte draaigreep, Kunststof, IP20, Frameklem, Lange draaigreep, Zwart, Inbouwapparaat vaste inbouw techniek
Eaton R9 UL98 Switch-disconnector R9C3100U-DH Lastscheider UL98 100 A met zwarte draaigreep
Eigenschappen
Algemeen
| Breedte | 78 |
| Aantal polen | 3 |
| Hoogte | 132 |
| Diepte | 100 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 0 kA |
| Nom. vermogen bij AC-3, 400 V | 0 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Frameklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 0 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 81 A |
| Schakelvermogen bij 400 V | 0 kW |
| Model | R9 UL98 Switch-disconnector |
| Met voorbereidde bekabeling | Nee |
