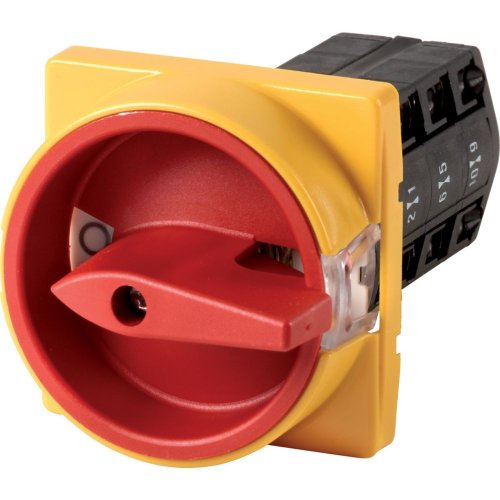

Eaton Hulpcontactscheider, NOOD-UIT-functie, Contacten: 6, 10 A, 90 °, inbou
Artikelnummer: 20057376
Artikelnummer fabrikant: 045498
EAN Code: 4015080454984
Eaton, TM, TM-3-8326/E/SVB, Hulpcontactscheider, NOOD-UIT-functie, Contacten: 6, 10 A, 90 °, inbou, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Rood, Inbouwapparaat vaste inbouw techniek
Hulpcontactscheider, Assortiment: Bedieningsschakelaars, familie type: TM, Stopfunctie: Nooduitfunctie, Met rode draaigreep en gele borgring, Opmerkingen: tot 250 V AC per contact, Contacten: 6, Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: Front IP65, uitvoering: inbouw, schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 3 kW, nominale ononderbroken stroom: Iu = 10 A, 3 schakelkamer(s), Normen en bepalingen: IEC/EN 60947, VDE 0660, CSA, UL, Eindschakelaar volgens IEC/EN 60947-5-1, Hulpschakelaar volgens IEC/EN 60947-5-1
| Breedte | 30 |
| Aantal polen | 6 |
| Hoogte | 48 |
| Diepte | 101 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 500.000 - 500.000 V |
| Nom. continustroom Iu | 10 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 0 kA |
| Nom. vermogen bij AC-3, 400 V | 0 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 3 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 500 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 0 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Schakelvermogen bij 400 V | 0 kW |
| Model | TM |
| Met voorbereidde bekabeling | Nee |
