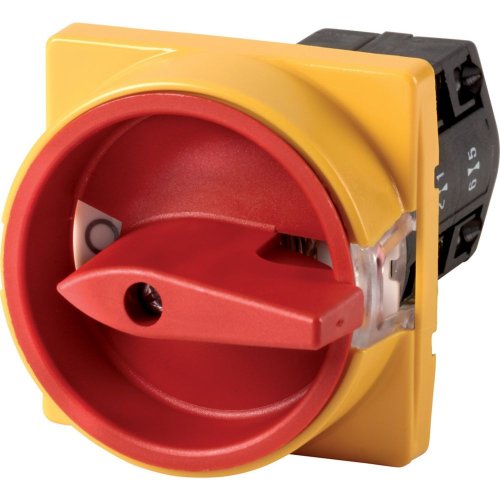

Eaton Hulpcontactscheider, NOOD-UIT-functie, Contacten: 3, 10 A, 90 °, inbou
Artikelnummer: 20057365
Artikelnummer fabrikant: 045484
EAN Code: 4015080454847
Eaton, TM, TM-2-8292/E/SVB, Hulpcontactscheider, NOOD-UIT-functie, Contacten: 3, 10 A, 90 °, inbou, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Rood, Inbouwapparaat vaste inbouw techniek
Hulpcontactscheider, assortiment: Bedieningsschakelaars. Familie: TM, stopfunctie: Nooduitschakelfunctie, met rode draaigreep en gele borgring, opmerkingen: tot 250 V AC per contact, contacten: 3, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: Front IP65, uitvoering: inbouw. Schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 3 kW, nominale ononderbroken stroom: Iu = 10 A, 2 schakelkamer(s), normen en bepalingen: IEC/EN 60947, VDE 0660, CSA, UL, eindschakelaar volgens IEC/EN 60947-5-1, hulpschakelaar volgens IEC/EN 60947-5-1
| Breedte | 30 |
| Aantal polen | 3 |
| Hoogte | 48 |
| Diepte | 89 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 500.000 - 500.000 V |
| Nom. continustroom Iu | 10 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 0 kA |
| Nom. vermogen bij AC-3, 400 V | 0 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 3 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 500 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 0 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Schakelvermogen bij 400 V | 0 kW |
| Model | TM |
| Met voorbereidde bekabeling | Nee |
