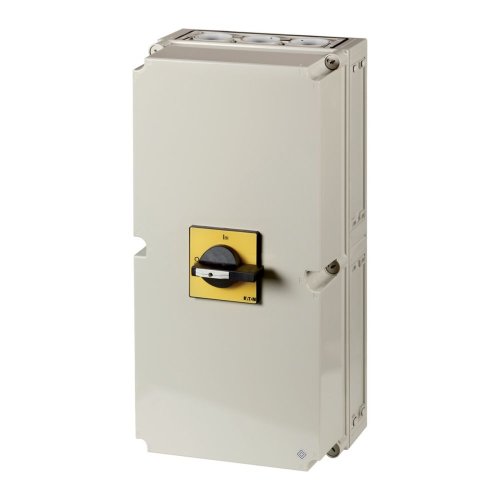

Eaton Hoofdschakelaar, 6-polig + 1MC + 1VC, 315 A, HOLD-functie, 90 °, afslu
Artikelnummer: 20064328
Artikelnummer fabrikant: 201449
EAN Code: 4015082014490
Eaton, T nokkenschakelaar, T8-3-8342/I48/SVB-SW/HI11, Hoofdschakelaar, 6-polig + 1MC + 1VC, 315 A, HOLD-functie, 90 °, afslu, Zwart, Kunststof, IP64, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Zwart, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, assortiment: Hoofdschakelaar, onderhoudsschakelaar, werkschakelaar, familie: T8, stopfunctie: STOP-functie, met zwarte draaigreep en borgring. Informatie over geleverde apparatuur: met KS4‐CI en K150/1/BR: Bescherming tegen binnendringen IP64, 6-polig. Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), beschermingsgraad: IP65, uitvoering: opbouw, schakelhoek: 90 °, motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 132 kW, nominale ononderbroken stroom: Iu = 315 A, 3 schakelkamer(s), normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, lastscheider conform IEC/EN 60947-3
| Breedte | 375 |
| Aantal polen | 6 |
| Hoogte | 345 |
| Diepte | 750 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP64 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Zwart |
| Nom. continustroom Iu | 315 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 5 kA |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4,2 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 245 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | T nokkenschakelaar |
| Met voorbereidde bekabeling | Nee |
