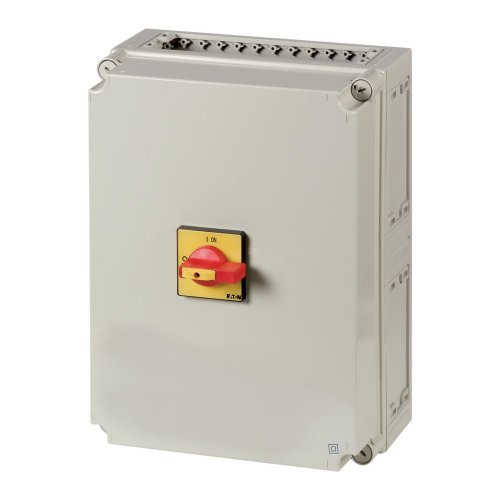

Eaton Hoofdschakelaar, 6-polig + 1MC + 1VC, 160 A, NOOD-UIT-functie, 90 °, a
Artikelnummer: 20064327
Artikelnummer fabrikant: 201448
EAN Code: 4015082014483
Eaton, T nokkenschakelaar, T6-160-6/I45/SVB/HI11, Hoofdschakelaar, 6-polig + 1MC + 1VC, 160 A, NOOD-UIT-functie, 90 °, a, Grijs, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Rood, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, assortiment: Hoofdschakelaar, onderhoudsschakelaar, werkschakelaar. Familie type: T6, stopfunctie: Nooduitschakelfunctie, met rode draaigreep en gele borgring, informatie over geleverde apparatuur: Behuizing zonder flensen met K95/1N/BR., FL4 kabelflens ingevoegd... bestel afzonderlijk, zie CI geïsoleerde behuizing -> accessoires, 6-polig, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: IP65, uitvoering: opbouw. Schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 55 kW, nominale ononderbroken stroom: Iu = 160 A, 6 schakelkamer(s), normen en bepalingen: IEC/EN 60947, VDE 0660
| Breedte | 375 |
| Aantal polen | 6 |
| Hoogte | 285 |
| Diepte | 500 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 160 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 5 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 3 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 105 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | T nokkenschakelaar |
| Met voorbereidde bekabeling | Nee |
