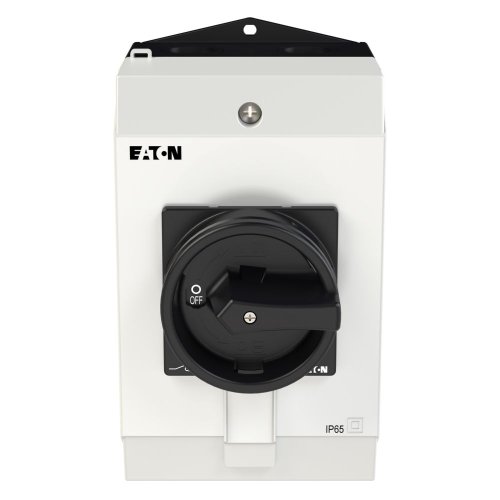

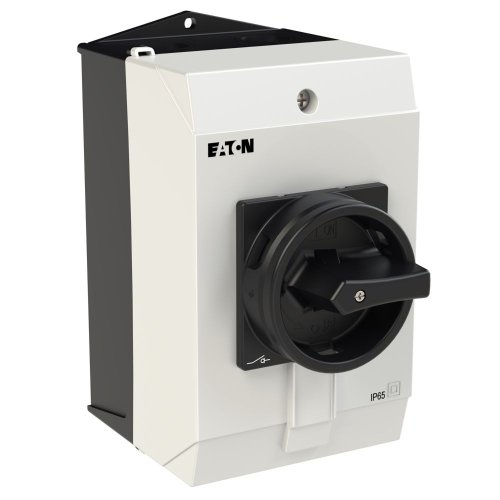

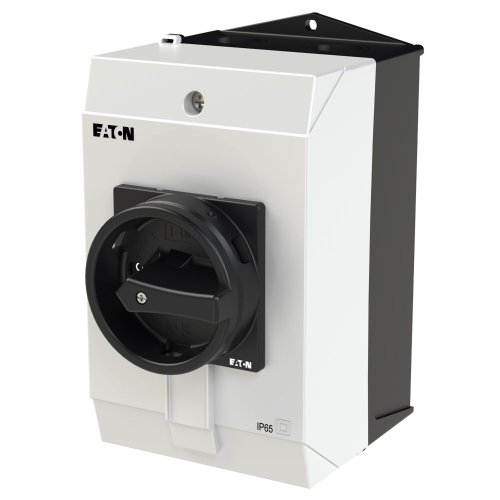

Eaton Hoofdschakelaar, 6-polig + 1M + 1V, 20 A, HOLD-functie, 90 °, afsluitb
Artikelnummer: 20061973
Artikelnummer fabrikant: 182436
EAN Code: 4015081773626
Eaton, T nokkenschakelaar, T0, Hoofdschakelaar, 6-polig + 1M + 1V, 20 A, HOLD-functie, 90 °, afsluitb, Grijs, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Zwart, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, Assortiment: Hoofdschakelaar, werkschakelaar, Reparatieschakelaar, Referentie onderdeelgroep: T0, Stopfunctie: STOP-functie, Met zwarte draaigreep en borgring, Opmerkingen: uitvoering met harde uitbreekpoort, met montageplaatscherm, 6-polig, Vergrendelingsvoorziening: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: IP65, Ontwerp: opbouw, Schakelhoek: 90°, Nom. vermogen AC-23 A, 50 - 60 Hz 400 V: P = 5,5 kW, Nominale ononderbroken stroom: Iu = 20 A, 4 stroombaan-unit(s) Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lastscheider volgens IEC/EN 60947-3
| Breedte | 100 |
| Aantal polen | 6 |
| Hoogte | 181 |
| Diepte | 136 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 20 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 5,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 20 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,32 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 13,3 A |
| Schakelvermogen bij 400 V | 5,5 kW |
| Model | T nokkenschakelaar |
| Met voorbereidde bekabeling | Nee |
