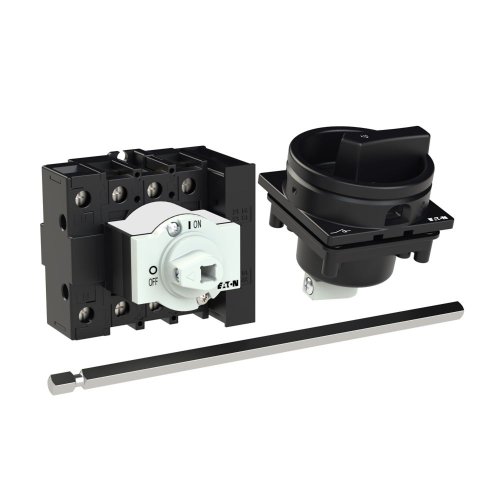

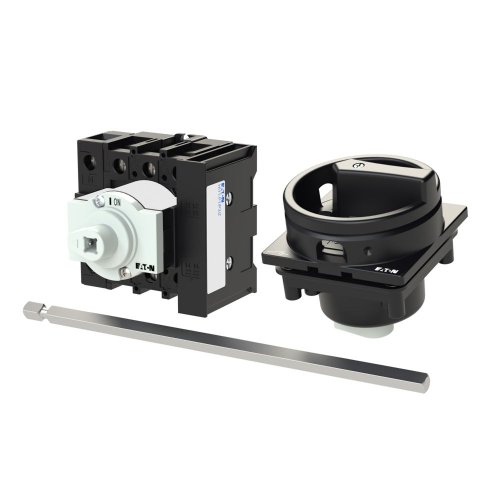

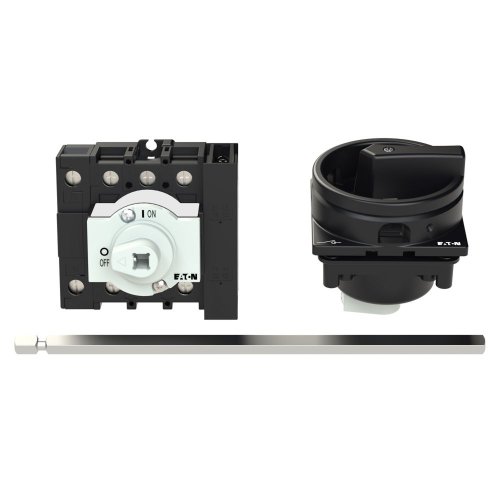

Eaton Hoofdschakelaar, 3-polig + N + 1MC + 1VC, 25 A, HOLD-functie, afsluitb
Artikelnummer
20061339
Omschrijving
Artikelnummer: 20061339
Artikelnummer fabrikant: 172770
EAN Code: 4015081693573
Eaton, P lastschakelaar, P1-25/M4/SVB-SW/N/HI11, Hoofdschakelaar, 3-polig + N + 1MC + 1VC, 25 A, HOLD-functie, afsluitb, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Zwart, Inbouwapparaat vaste inbouw techniek
Hoofdschakelaar, P1, nominale ononderbroken stroom (Iu): 25 A, functies: STOP-functie, vergrendelbaar, voorzien van: Metalen as voor een diepte van 400 mm van het bedieningspaneel. Zwarte draaihendel en borgring, montagewijze: Montage aan de achterkant, aantal polen: Vierpolig, vergrendelingsvoorziening: Vergrendelbaar in de stand 0 (Uit), beschermingsgraad: NEMA 12
Eigenschappen
Algemeen
| Breedte | 86 |
| Aantal polen | 4 |
| Hoogte | 70 |
| Diepte | 340 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 25 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 13 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,64 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 25 A |
| Schakelvermogen bij 400 V | 13 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
