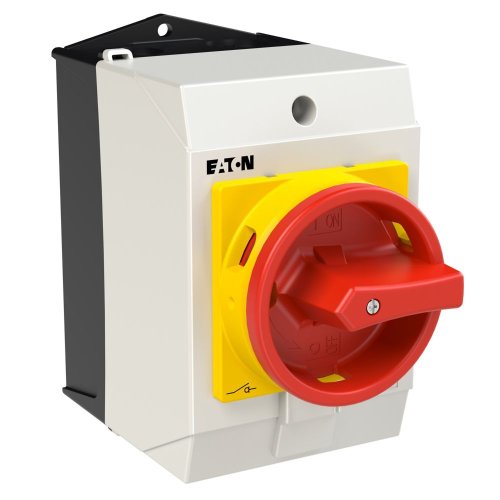

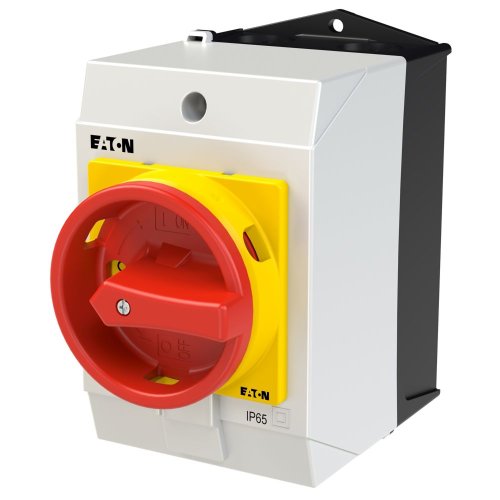

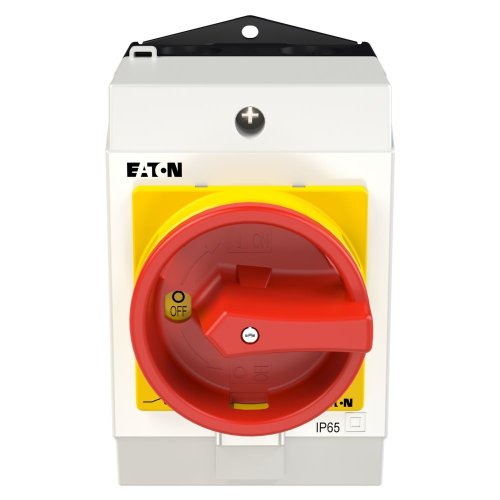

Eaton Hoofdschakelaar, 3-polig + 2MC + 1VC, 20 A, NOOD-UIT-functie, 90 °, af
Artikelnummer: 20064509
Artikelnummer fabrikant: 207157
EAN Code: 4015082071578
Eaton, T nokkenschakelaar, T0-3-15683/I1/SVB, Hoofdschakelaar, 3-polig + 2MC + 1VC, 20 A, NOOD-UIT-functie, 90 °, af, Grijs, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Rood, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, Assortiment: hoofdschakelaar, onderhoudsschakelaar, Werkschakelaar, Familie type: T0, Stopfunctie: nooduitfunctie, Met rode draaigreep en gele borgring, 3-polig, Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: IP65, uitvoering: opbouw, schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, nominale ononderbroken stroom: Iu = 20 A, 3 schakelkamer(s), Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, lastscheider conform IEC/EN 60947-3
| Breedte | 80 |
| Aantal polen | 3 |
| Hoogte | 130 |
| Diepte | 137 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 20 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 5,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 20 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,32 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 13,3 A |
| Schakelvermogen bij 400 V | 5,5 kW |
| Model | T nokkenschakelaar |
| Met voorbereidde bekabeling | Nee |
