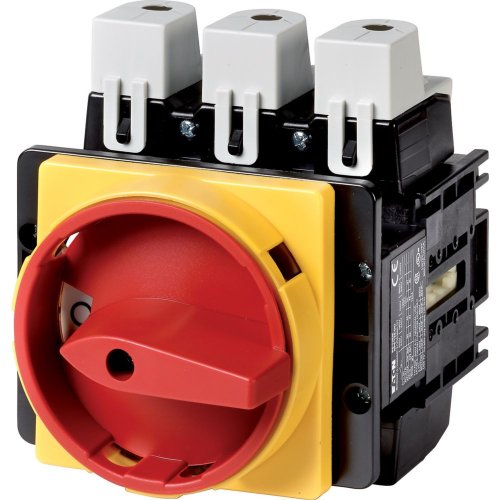

Eaton Hoofdschakelaar, 3-polig + 1MC, 315 A, NOOD-UIT-functie, afsluitbaar i
Artikelnummer: 20068324
Artikelnummer fabrikant: 280951
EAN Code: 4015082809515
Eaton, P lastschakelaar, P5-315/EA/SVB/HI10, Hoofdschakelaar, 3-polig + 1MC, 315 A, NOOD-UIT-functie, afsluitbaar i, Grijs, Kunststof, IP65, Frameklem, Deurkoppelingsdraaiaandrijving, Rood, Inbouwapparaat vaste inbouw techniek
Hoofdschakelaar, assortiment: hoofdschakelaar, onderhoudsschakelaar, werkschakelaar. Familie: P5, stopfunctie: Nooduitfunctie, met rode draaigreep en gele borgring. Informatie over geleverde apparatuur: Hulpcontact of nulleider gemonteerd door gebruiker., 3-polig, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: Front IP65, uitvoering: inbouw, motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 110 kW, nominale ononderbroken stroom: Iu = 315 A, normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, lastscheider volgens IEC/EN 60947-3
| Breedte | 130 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 150 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 315 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 15 kA |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Frameklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 5,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
