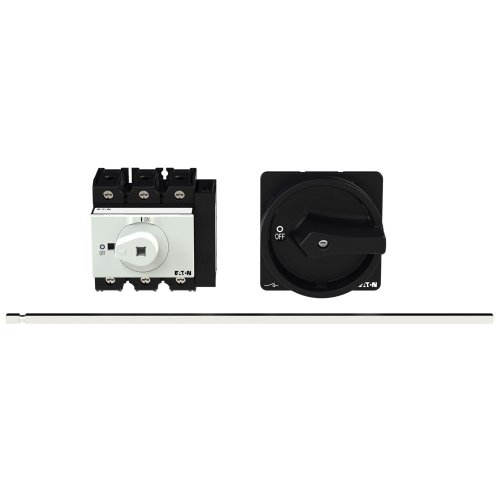

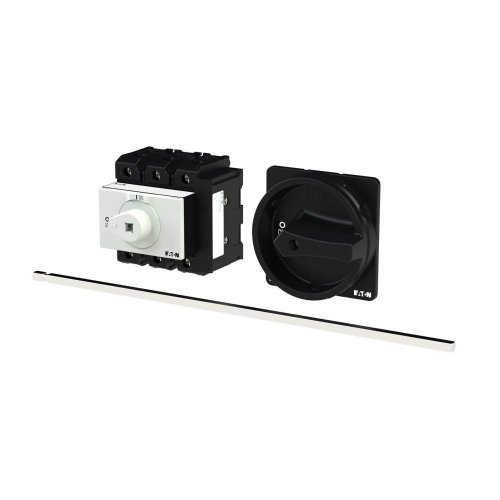

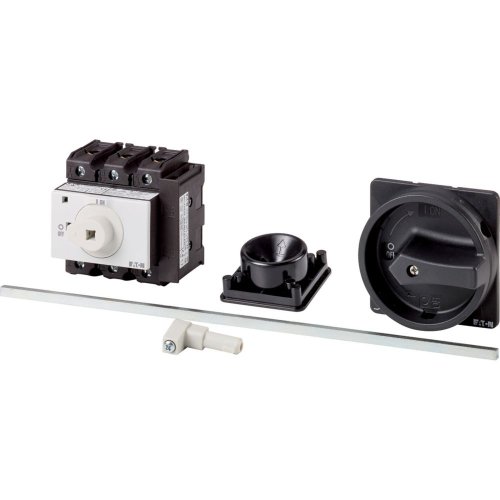

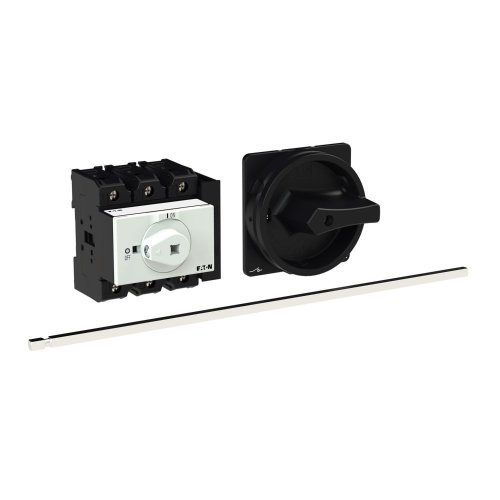

Eaton Hoofdschakelaar, 3-polig + 1MC + 1VC, 63 A, HOLD-functie, afsluitbaar
Artikelnummer: 20061374
Artikelnummer fabrikant: 172807
EAN Code: 4015081693924
Eaton, P lastschakelaar, P3-63/M4/SVB-SW/HI11, Hoofdschakelaar, 3-polig + 1MC + 1VC, 63 A, HOLD-functie, afsluitbaar , Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Zwart, Inbouwapparaat vaste inbouw techniek
Hoofdschakelaar, assortiment: Hoofdschakelaar, onderhoudsschakelaar, familie: P3, stopfunctie: STOP-functie, met zwarte draaigreep en borgring. Opmerkingen: Hendel enkel voor gebruik met de asverlenging P1/P3-400 (172844). Opmerkingen: Met metalen as voor een besturingspaneeldiepte van 400 mm, informatie over geleverde apparatuur: Hulpcontact of nulleider gemonteerd door gebruiker. 3-polig. Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), beschermingsgraad: Front IP65, uitvoering: tussenbouw, motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 30 kW, nominale ononderbroken stroom: Iu = 63 A, normen en bepalingen: IEC/EN 60947, VDE 0660
| Breedte | 95 |
| Aantal polen | 3 |
| Hoogte | 88 |
| Diepte | 340 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 600.000 - 690.000 V |
| Nom. continustroom Iu | 63 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,26 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
