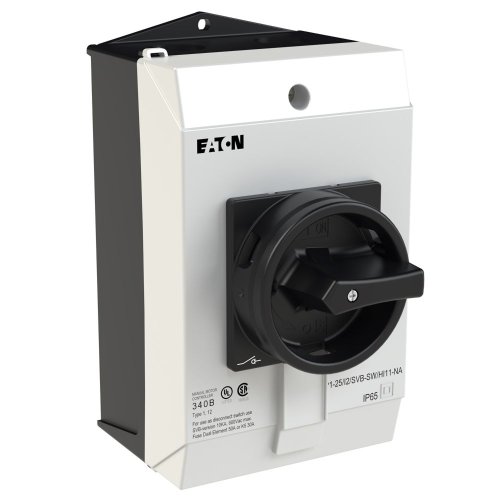

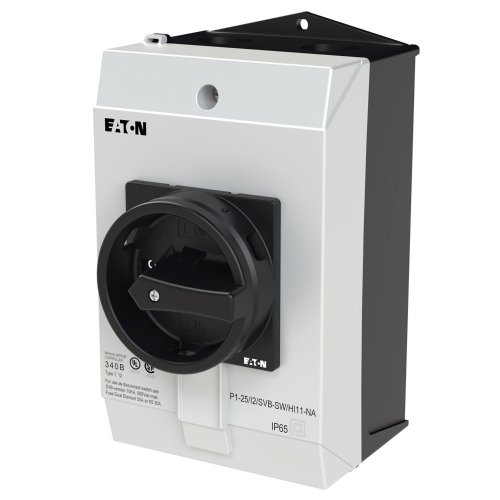

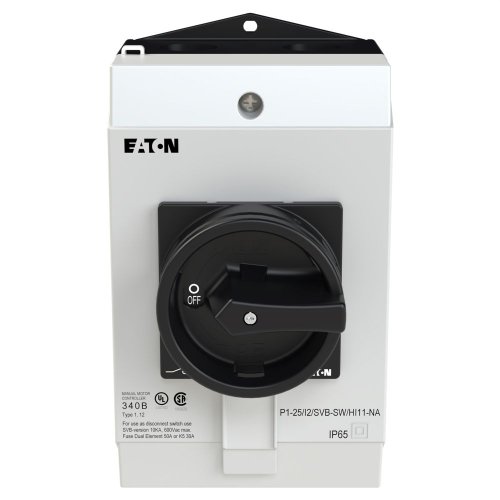

Eaton Hoofdschakelaar, 3-polig + 1MC + 1VC, 25 A, HOLD-functie, opbouw, UL/C
Artikelnummer
20066797
Omschrijving
Artikelnummer: 20066797
Artikelnummer fabrikant: 255889
EAN Code: 4015082558895
Eaton, P lastschakelaar, P1-25/I2/SVB-SW/HI11-NA, Hoofdschakelaar, 3-polig + 1MC + 1VC, 25 A, HOLD-functie, opbouw, UL/C, Zwart, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, 7,5, Zwart, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, P1, Nominale ononderbroken stroom (Iu): 25 A, Functies: Vergrendelbaar, STOP-functie, Uitgerust met: Zwarte draaihendel en borgring, Montagewijze: Opbouw, Aantal polen: Driepolig, Beschermingsgraad: NEMA 12
Eigenschappen
Algemeen
| Breedte | 100 |
| Aantal polen | 3 |
| Hoogte | 180 |
| Diepte | 115 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Zwart |
| Nom. continustroom Iu | 25 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 13 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,64 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 25 A |
| Schakelvermogen bij 400 V | 13 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
