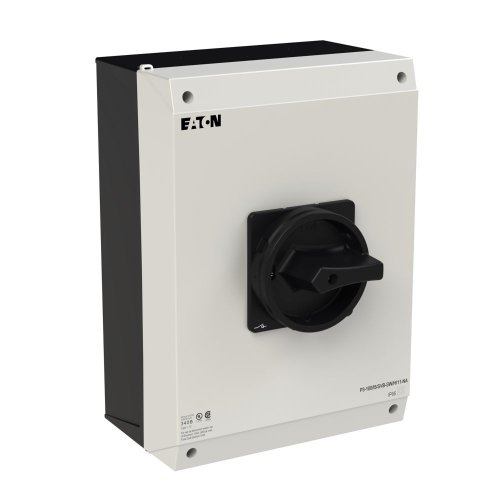

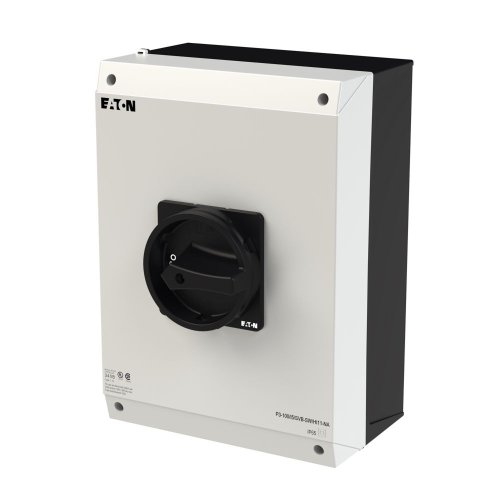

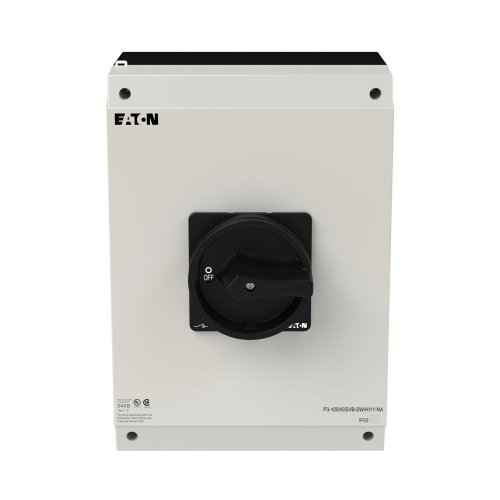

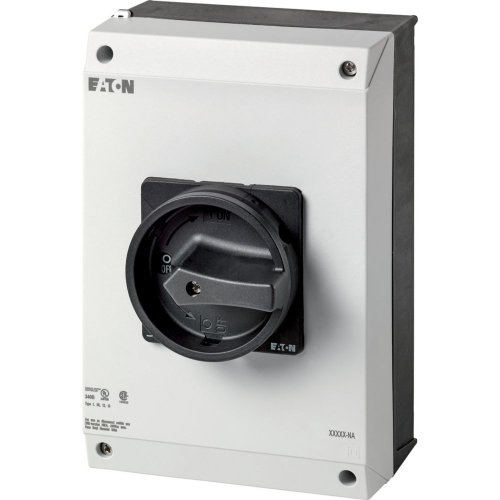

Eaton Hoofdschakelaar, 3-polig + 1MC + 1VC, 100 A, HOLD-functie, opbouw, UL/
Artikelnummer: 20066814
Artikelnummer fabrikant: 255906
EAN Code: 4015082559069
Eaton, P lastschakelaar, P3-100/I5/SVB-SW/HI11-NA, Hoofdschakelaar, 3-polig + 1MC + 1VC, 100 A, HOLD-functie, opbouw, UL/, Zwart, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Zwart, Compleet apparaat in behuizing ingebouwd
Hoofdschakelaar, Assortiment: Hoofdschakelaar, onderhoudsschakelaar, Familie type: P3, Stopfunctie: STOP-functie, Met zwarte draaigreep en borgring, Opmerkingen: UL/CSA, Informatie over geleverde apparatuur: hulpcontact of nulleider gemonteerd door gebruiker., 3-polig, Beschermingsgraad: IP65, Uitvoering: opbouwmontage, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Nominale ononderbroken stroom: Iu = 100 A, Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, lastscheider volgens IEC/EN 60947-3
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 280 |
| Diepte | 169 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Zwart |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 100 A |
| Schakelvermogen bij 400 V | 55 kW |
| Model | P lastschakelaar |
| Met voorbereidde bekabeling | Nee |
