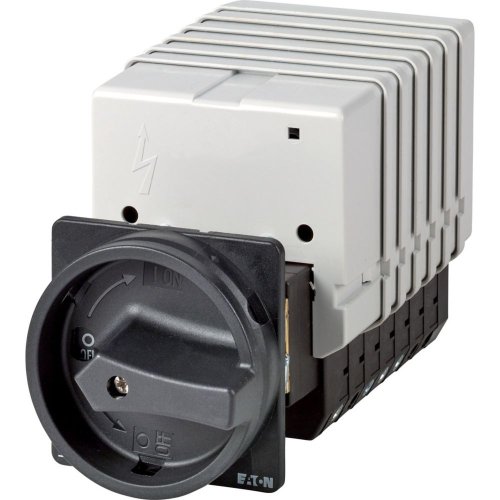

Eaton Hoofdschakelaar, 13-polig, 63 A, HOLD-functie, 90 °, tussenbouw
Artikelnummer: 20058188
Artikelnummer fabrikant: 091433
EAN Code: 4015080914334
Eaton, T nokkenschakelaar, T5B-7-8349/V/SVB-SW, Hoofdschakelaar, 13-polig, 63 A, HOLD-functie, 90 °, tussenbouw, Zwart, Kunststof, IP65, Schroefaansluiting, Deurkoppelingsdraaiaandrijving, Zwart, Inbouwapparaat vaste inbouw techniek
Hoofdschakelaar, Assortiment: hoofdschakelaar, onderhoudsschakelaar, Werkschakelaar, Familie type: T5B, Stopfunctie: STOP-functie, Met zwarte draaigreep en borgring, 13-polig, Beschermingsgraad: Front IP65, uitvoering: tussenbouw, schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 30 kW, nominale ononderbroken stroom: Iu = 63 A, 7 schakelkamer(s), Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, lastscheider volgens IEC/EN 60947-3
| Breedte | 88 |
| Aantal polen | 13 |
| Hoogte | 88 |
| Diepte | 237 |
| Materiaal behuizing | Kunststof |
| Beschermingsgraad (NEMA) | 12 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Kleur behuizing | Zwart |
| Nom. continustroom Iu | 63 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 2 kA |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,3 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Schakelvermogen bij 400 V | 30 kW |
| Model | T nokkenschakelaar |
| Met voorbereidde bekabeling | Nee |
