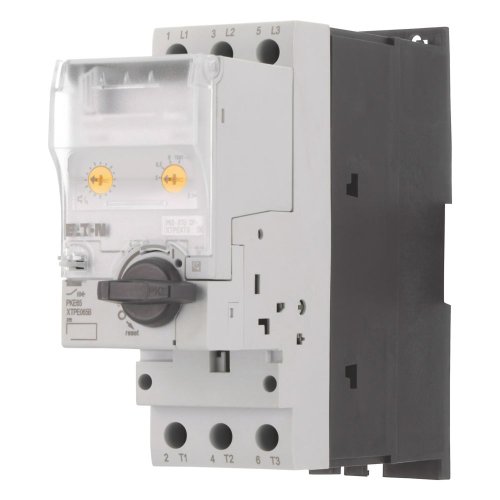

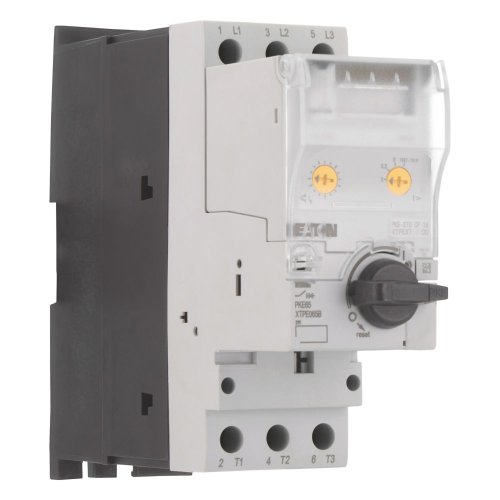

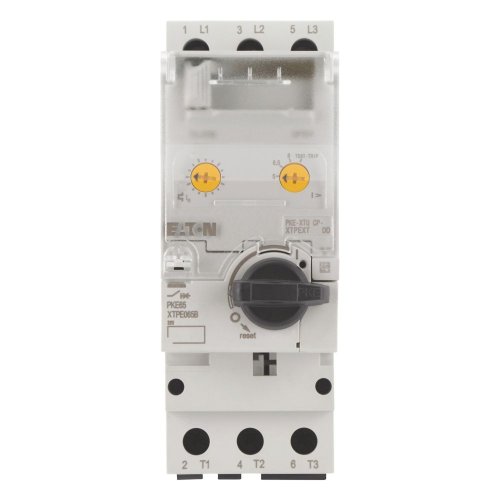

Eaton Basisblok PKE32 met kabel kortsluit beveiliging 15-36A
Artikelnummer
20050710
Omschrijving
Artikelnummer: 20050710
Artikelnummer fabrikant: 168973
EAN Code: 4015081654642
Eaton, PKE, PKE65/XTUWCP-36, Basisblok PKE32 met kabel kortsluit beveiliging 15-36A, 6,6, IP20, Schroefaansluiting, Draaiknop, Inbouwapparaat vaste inbouw techniek
Systeembeveiligingsschakelaar standaard incl. insteekbaar/uitwisselbaar tripblok met groot bereik overbelastingsbeveiliging 15-36 A en instelbare kortsluitbeveiliging 75-288 A.
Eigenschappen
Algemeen
| Oppervlaktebescherming | Thermisch verzinkt |
| Kwaliteitsklasse | Overig |
| Materiaal | Staal |
| Beschermingsgraad (IP) | IP20 |
| Uitvoering | Wandconsole |
| Breedte | 43 mm |
| Aantal polen | 3 |
| Lengte | 318 mm |
| Hoogte | 107 mm |
| Geschikt voor functiebehoud | Nee |
| Uitvoering van het bedieningselement | Draaiknop |
| Gebruikstemperatuur | -20.000 - 120.000 |
| Geschikt voor kabeldraagsysteembreedte | 50.000 - 300.000 mm |
| Nom. (meet)spanning | 690.000 - 690.000 V |
| Nom. continustroom Iu | 36 A |
| Geschikt voor omegarailmontage | Ja |
| Draaglast | 1.000 kN |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoek | 90.000 - 90.000 ° |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving geïntegreerd | Nee |
| Motoraandrijving optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 15.000 - 36.000 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 1008.000 - 1008.000 A |
| Verliesvermogen | 6,6 |
| Positie aansluiting hoofdstroomcircuit | Overig |
| Met tripcontact | Nee |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 50 kA |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Omegarailmontage optioneel | Ja |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met onderspanningsspoel | Nee |
| Instelbereik kortstondigvertraagde kortsluitactivering | 75.000 - 288.000 A |
| Model | PKE |
