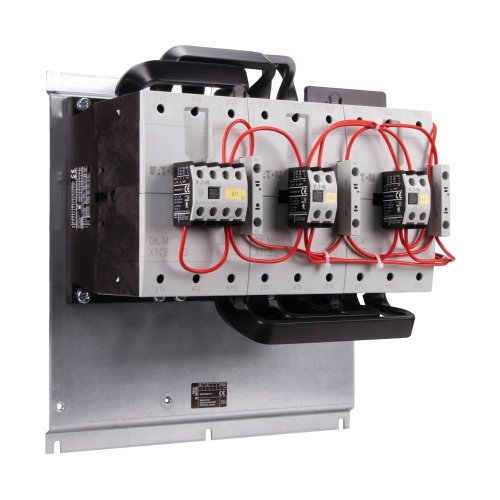

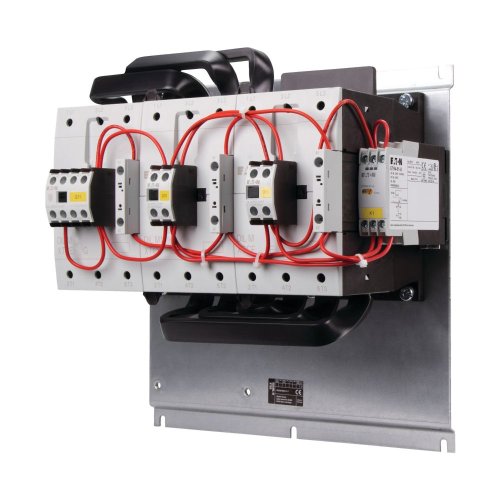

Eaton Automatische sterdriehoekschakelaar SDAINLM260(110V50HZ,120V60HZ)
Artikelnummer: 20058473
Artikelnummer fabrikant: 101028
EAN Code: 4015081009251
Eaton, SDAINL, SDAINLM260(110V50HZ,120V60HZ), Automatische sterdriehoekschakelaar SDAINLM260(110V50HZ,120V60HZ), Ster-driehoek magneetschakelaar, AC, IP00, Schroefaansluiting, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, AC
Ster-driehoek combinatie, Toepassing: ster-driehoek motorstarter voor motorstartercombinaties, bedrijfsfrequentie: maximaal 30 starts per uur, Toebehoren: sterdriehoek combinaties SDAINL, Gebruikscategorie: NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 260 A, Max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW, Max. omschakeltijd: 20 s, Stuurspanning: 110 V 50 Hz, 120 V 60 Hz, spanning AC/DC: AC-bekrachtiging
| Beschermingsgraad (IP) | IP00 |
| Breedte | 308 |
| Hoogte | 314 |
| Diepte | 183 |
| Beschermingsgraad (NEMA) | Overig |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 120.000 - 120.000 V |
| Functie | Ster-driehoek magneetschakelaar |
| Draagrailmontage mogelijk | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 9 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 260 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 260 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Model | SDAINL |
