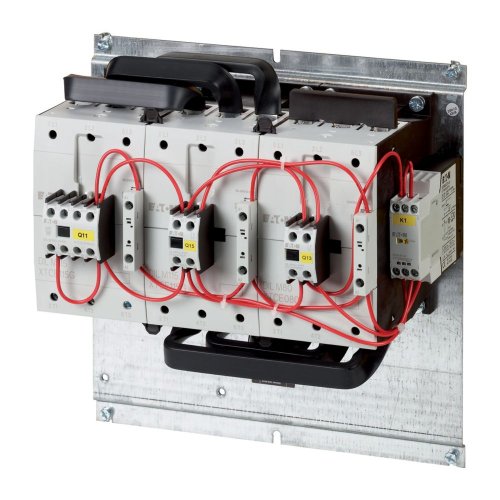

Eaton Automatische sterdriehoekschakelaar SDAINLM165(110V50HZ,120V60HZ)
Artikelnummer: 20066270
Artikelnummer fabrikant: 240032
EAN Code: 4015082400323
Eaton, SDAINL, SDAINLM165(110V50HZ,120V60HZ), Automatische sterdriehoekschakelaar SDAINLM165(110V50HZ,120V60HZ), Ster-driehoek magneetschakelaar, AC, IP00, Schroefaansluiting, Schroefaansluiting, 230.000 - 690.000, 230.000 - 690.000, AC
Sterdriehoek combinatie, toepassing: Sterdriehoek motorstarter voor motorstartercombinaties, bedrijfsfrequentie: maximaal 30 starts per uur, gebruikscategorie: NAC-3: Normale AC-inductiemotoren: Starten, uitschakelen tijdens bedrijf, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 165 A, max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 45 kW, 380 V 400 V: P= 90 kW, 500 V: P= 110 kW, 660 V 690 V: P= 132 kW, max. omschakeltijd: 20 s, stuurspanning: 110 V 50 Hz, 120 V 60 Hz, spanning AC/DC: AC-bedrijf, afzonderlijke componenten van de combinatie Net-magneetchakelaar Q11: DILM95, + DILM150-XHI11
| Beschermingsgraad (IP) | IP00 |
| Breedte | 308 |
| Hoogte | 314 |
| Diepte | 183 |
| Beschermingsgraad (NEMA) | Overig |
| Bedrijfsspanning bij AC 60 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 230.000 - 690.000 |
| Bedrijfsspanning bij DC | 0.000 - 0.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 120.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Ster-driehoek magneetschakelaar |
| Draagrailmontage mogelijk | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 9 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 165 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 165 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 0 kW |
| Model | SDAINL |
