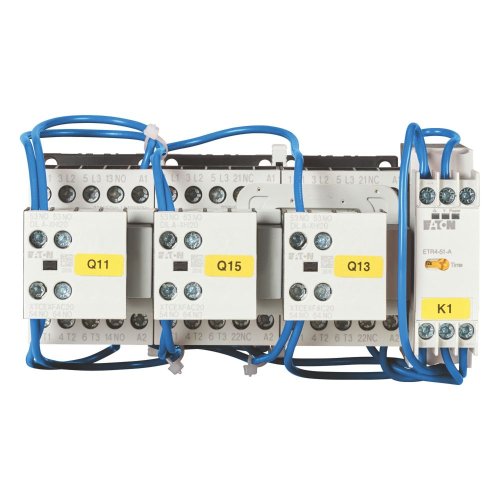

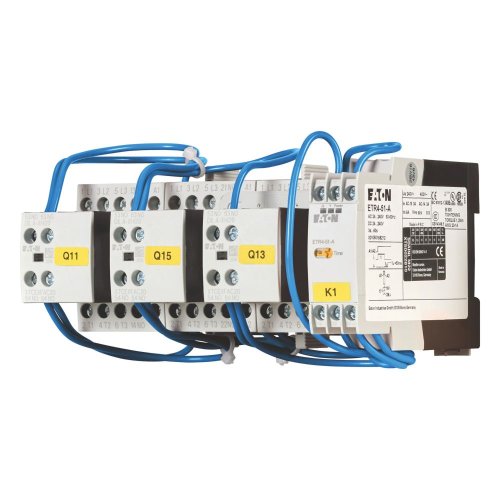

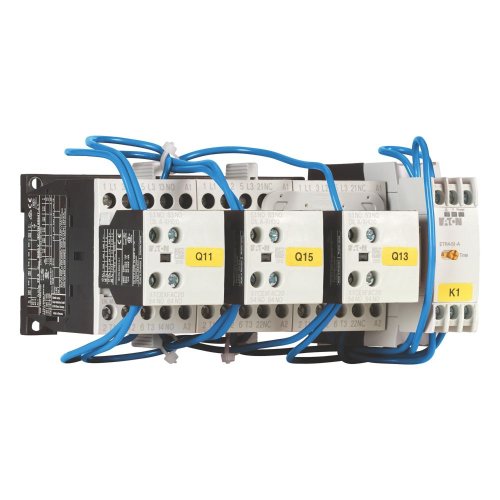

Eaton Automatische sterdriehoekschakelaar SDAINLM12(24VDC)
Artikelnummer: 20058462
Artikelnummer fabrikant: 100416
EAN Code: 4015081003938
Eaton, SDAINL, SDAINLM12(24VDC), Automatische sterdriehoekschakelaar SDAINLM12(24VDC), Ster-driehoek magneetschakelaar, AC, IP20, Schroefaansluiting, Schroefaansluiting, 24.000 - 690.000, 24.000 - 690.000, DC
Ster-driehoek combinatie, Toepassing: ster-driehoek motorstarter voor motorstartercombinaties, bedrijfsfrequentie: maximaal 30 starts per uur, Toebehoren: sterdriehoek combinaties SDAINL, Gebruikscategorie: NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 12 A, Max. vermogen voor driefasige motoren, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5,5 kW, 500 V: P= 5,5 kW, 660 V 690 V: P= 5.5 kW, Max. omschakeltijd: 20 s, Stuurspanning: 24 V DC, spanning AC/DC: DC-bedrijf, Afzonderlijke componenten van de combinatie Net-magneetchakelaar Q11: DILM7-10
| Beschermingsgraad (IP) | IP20 |
| Breedte | 158 |
| Hoogte | 82 |
| Diepte | 117 |
| Beschermingsgraad (NEMA) | Overig |
| Bedrijfsspanning bij AC 60 Hz | 24.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 24.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Ster-driehoek magneetschakelaar |
| Draagrailmontage mogelijk | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 9 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 3 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 12 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Model | SDAINL |
